无线监控网桥能带多少路监控摄像头

在无线监控工程的前期规划时，有很多朋友完成了监控点位及有线网络的部署规划，却对网桥带摄像头个数没有底。多次有弱电朋友问到我们，其实网桥作为视频信号的传输通道，规划没那么复杂。需要考虑的主要因素有：

A： 摄像机占用带宽

B： 桥接距离

C： 网桥性能

如能知晓上述三个变量，便能轻易搞定监控工程中网桥的选型和数量规划问题。

负载摄像机个数计算公式

摄像头个数=网桥带宽 / 摄像头码率

网桥传输带宽与距离关系

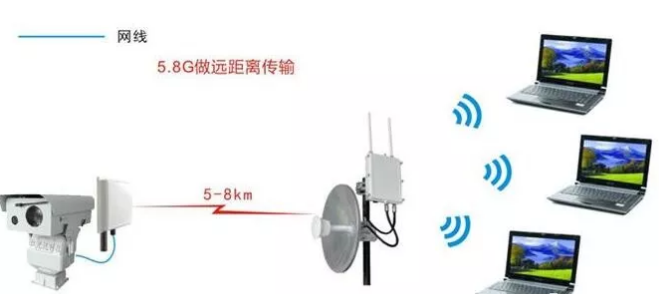

网桥按传输距离的长短，可分为3公里的 O5、5公里的O3、10公里的O6。其中O3 为2.4G网桥，O5/O6 为5G网桥。网桥的传输性能随着传输距离的增大而降低。

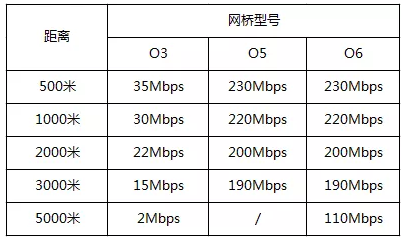

以点对点传输为例，我们根据实际使用环境测试的数据绘制了网桥传输带宽和距离的对应关系表供参考。

网桥的传输带宽可理解为在此距离下两个网桥之间能传输的最大速率。与有线传输介质不同的是无线传输容易受环境等外部因素影响，所以工程中需要预留部分余量。

5G网桥因其传输带宽高及抗干扰能力强越来越受到青睐，逐渐成为主流。

摄像机占用带宽

摄像头占用的网络带宽可以用码流或者码率来衡量，常见的摄像头像素规格及推荐的码流数值如下表：

实际使用中码率都是可调的。降低码率会以牺牲图像质量或帧率为代价。H.265对高分辨率的视频压缩性能相比H.264会提升40%左右。实际预留带宽可根据实际使用环境和摄像头厂商推荐数值酌情考虑，上述码流数据可作为参考。

采用H.265 视频压缩技术能有效降低传输带宽节省存储空间。

根据上表可以查询到O5 2公里的传输带宽为200Mbps；200W摄像头的码流为8Mbps,那么就可以得出O5 在 2公里距离下可负载的200W摄像头个数为200Mbps除以每个摄像头的带宽8Mbps，即负载能力为200/8=25 个。

同理3Km 时O6能带载的300W摄像头个数为:190/10=19 个。
