综合布线的计算方法和技巧

综合布线的计算方法和技巧

一、辅料的计算

1、统计信息点数，包括各房间和机房，填入点位分布表中；

2、确定是否超长？如超长，应在何处设置子配线间，几个？如有子配线间，那么交换机的数量也相应有变化。

3、确定理由的走向；

4、确定各处桥架的型号和长度。计算方法：（长×宽）×0.4/28，结果为信息点数，常用标准桥架有：300×100，200×100，100×100，100×50，50×50，其它桥架都需要定做。

注：如果分支理由有相同的桥架型号，则分别计算其长度，最后才统计该桥架型号的总长度。

5、ø25和ø20管的计算（通常ø25可以布6根线，ø20可以布4根线）。计算时，以ø20为准，平均某一信息点从桥架到终端需要ø20的长度，如为A，那么就可以计算出所有信息点需要ø20的长度了，即B＝A×（总点数/4），而实际在工程中，ø20=2/3×B，ø25=1/3×B。

6、龙骨（75×45）的计算。龙骨的长度＝70cm×（总点数/2），即每根龙骨的长度为70cm，通常布置为双口面板。

7、角钢（30×30）的计算。角钢的长度＝30cm×（桥架的总长m/1.5m），即每根角钢的平均长度为30cm，每隔1.5m的距离就需要一根角钢。

8、底盒（86×86）的计算。底盒的数量＝总点数/2

9、龙骨卡子、管接、盒接、铆钉、钢锯条等辅料的计算。＝总辅料价格×10%

二、材料的计算

1、线缆的计算。

（最远＋最近）/2×点数×1.1/305

说明：最远为从机房到信息点的最远点

最近为机房内的信息点，一般为20米

点数为从机房开始理由所覆盖的信息点，如果有子配线间，那么该点数就为从子配线间开始理由所覆盖的信息点数，

1.1中的0.1为富裕量，即10%。

305为每箱线的长度为305米。

如果有子配线间，则应该分别计算，公式是一致的。即：中心机房覆盖信息点所需的线缆数量＋子配线间覆盖信息点所需的线缆数量＋子配线间到中心机房级联线所需的线缆数量。

2、模块的计算。为信息点的数量

3、双口面板的数量：总点数/2

4、48口配线架的计算。总点数/48，如果有子配线间应分别计算，即各自覆盖的信息点数/48，然后相加，4U

5、线管理器的计算。48口配线架不需要线管理器（自带），主要是给交换机，如有子配线间应分别计算。1U

6、机柜跳线（2m）。从配线架跳接到交换机的跳线＋交换机之间的级联线。

7、工作站的跳线。总点数的数量，

8、RJ45头。（机柜跳线＋工作站跳线）×2×1.1

9、RJ45头护套。为RJ45头的数量

10、三类大对数的数量。从弱电井通过桥架到机房的距离＋富裕量（大一些，因为大对数不能连接的），

11、110DW2-100FT配线架（2U）。一个为100对

12、110过线槽。与110配线架的数量一致

13、110背板（4U）。为：110DW2-100FT配线架数量/2

14、110C4连接块（每包10个）。

110DW2-100FT配线架为100对，即100部电话，它由四部分组成，每一部分为25对，即由5个C4连接块和1个C5连接块组成（5×4＋1×5＝25），也就是说，100对大对数需要20个C4连接块和4个C5连接块。

15、110C5连接块（每包10个）。同前

16、电话跳线（盘/100米）。每根电话跳线需要1.5米。

17、RJ11头。有电话的数量决定，如200部电话（200对大对数）需要200个RJ11头（另一端直接打在RJ11配线架上）

18、电话柜（200回）。根据电话点数决定

19、机柜（42U，24U）。计算48口配线架、线管理器，RJ11配线架、交换机、服务器等的高度（U），

电话跳线（快速插，鸭嘴）：AVAYA---110T2J2  (2芯) ￥50；  国产￥20

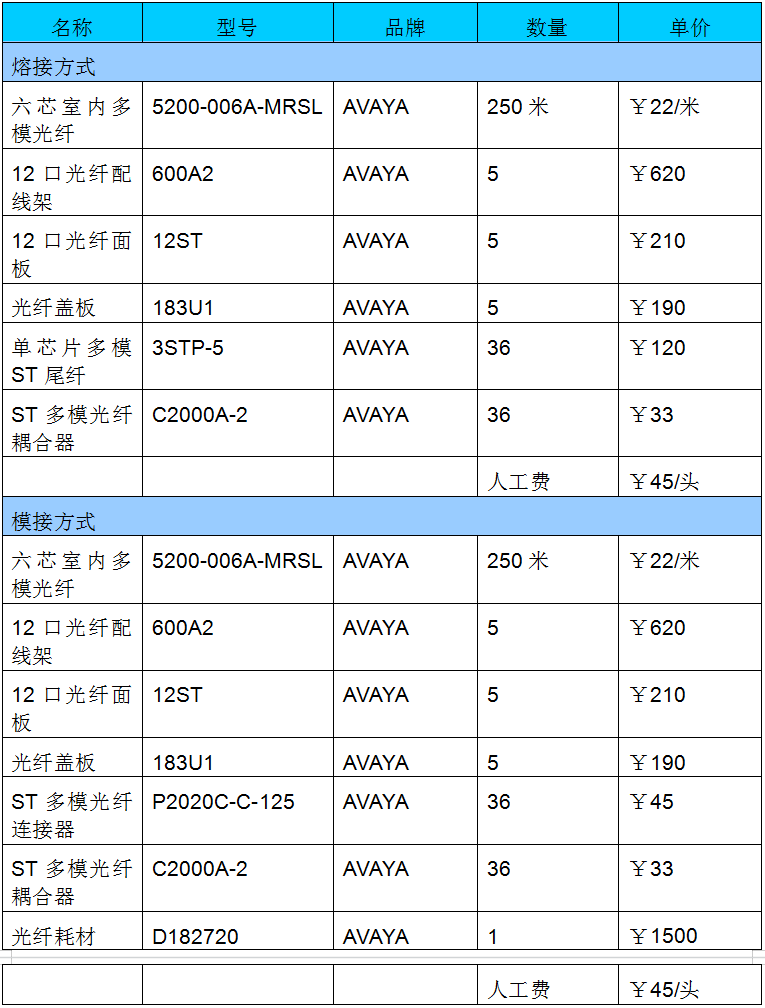

三、光纤的配置

说明：二层有一中心机房，另外有一子配线间，是4和7层还各有一个子配线间，3个子配线间各放置6芯室内多模光纤。

模接方式：需要光纤耗材和ST多模光纤连接器；

熔接方式：需要单芯片多模ST尾纤，不需要光纤耗材和ST多模光纤连接器；

AVAYA没有6口光纤配线架.
