建筑群主干子系统，有时也称为园区子系统，主要完成园区内建筑物之间的连接，它包括传输媒介及相关硬件的分布系统，由铜缆、光纤及电子保护设施组成。

1、户外电缆

AVAYA SYSTIMAX的户外多对数电缆均可以被采用，下面列出有代表性的几种：

（1）普通4对数户外5类/6类线电缆

（2）户外大对数电缆：

比较常见的是25对数

2、户外光缆

采用光纤进行建筑群主干子系统的布线，AVAYA SYSTIMAX的户外单模或/及多模光纤均可以被采用，下面列出有代表性的几种：

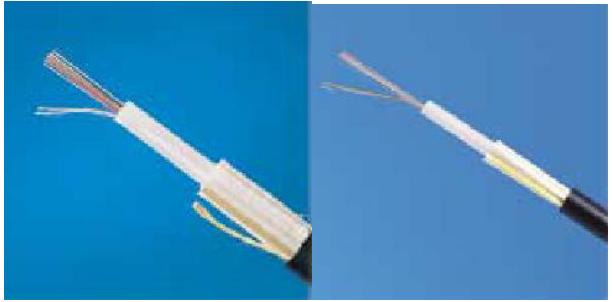

（1）DNX户外光缆

包括单模和多模两种（单模光纤为4DNX），这种光缆进行了特殊的封装处理，可以在地下沟中使用、直接埋设或高空架设，内含光纤的个数有4至96根多种规格

（2）DDX户外光缆

DDX提供多模或多模光纤两种

OptiSPEED光纤，光线根数包括

4、6、8、12、18五种，DDX光缆可以在地下沟管中使用、直接埋设或高空架设，DDX可以于现有的废水管进行铺设

（3）AVAYA Dielectric混合光缆：为了适应现在及将来的业务需要，在AVAYA的Dielectric混合光缆中，既有为了满足现有应用需要的多模光纤，又有为满足未来应用需要的单模光纤

3、电子保护器件

由于工作在户外的电缆会经常受到雷电的袭击从而产生瞬间的高电压及大电流，这种高电压及强电流会使通信设备及用户终端遭到致命的损坏，为了有效地保护通信设备，AVAYA也提供了相应的设备保护单元 。

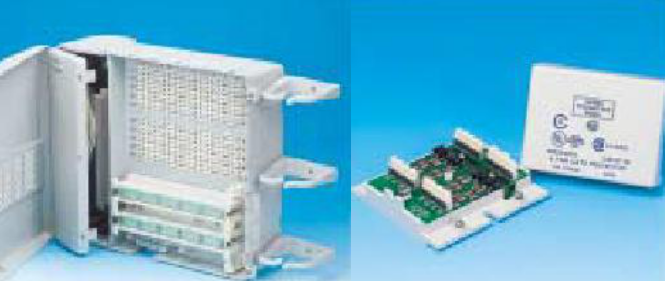

（1）489 A&B线路大厦入口保护器

489类型的多对数电缆保护面板与110连接器配合使用，可以有效地保护通信设备和电路免受高电压和强电流的冲击

（2）５类线OSP保护器

５类线OSP保护器为进入大厦的５类数据电缆提供保护，每一个５类线OSP保护器可以保护４对的数据电路，这种固态的保护器保护敏感的数据网络免受瞬间的高电压及强电流的冲击
