综合布线施工过程中遇到光纤熔接怎么办？

作为一个合格的综合布线施工人员必须要掌握的技术就是光纤熔接，如果说你目前还是一个小白那你一定要看完这篇“综合布线施工过程中遇到光纤熔接怎么办？”以后遇到这样的问题就知道怎么接光纤了。

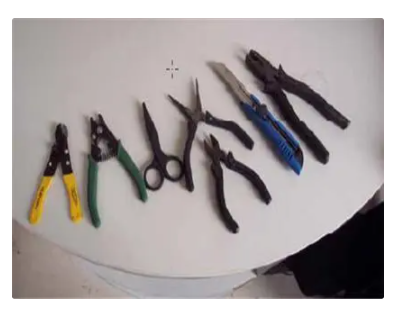

首先我们要准备光纤熔接需用到的工具如图所示

接下来我们需要做光纤熔接的准备工作

1、先从剥光纤加固钢丝（约剥1米长）开始

2、剥光纤外皮（约剥1米长），用纸将油脂擦拭干净

3、剥光纤金属保护层 （用美工刀轻刻）

4、轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）

5、用美工刀在四周轻刻，不要太用力以免损伤光纤

6、轻拆光纤让塑胶保护管断裂（弯曲角度不能大于45度）

7、用较好纸巾或脱脂棉花沾酒精

8、清洁每一小根光纤

9、套光纤热缩套管

10、剥光纤绝缘层
11、用沾酒精纸巾将光纤擦试干净

12、用光纤切割器斩切光纤 （斩切长度要适中）

13、将斩好的光纤放到光纤熔接机的一侧（如下图最好）

14、固定好光纤

15、光纤跳线的加工，居中剪断开做成尾纤

16、剥开尾纤的外保护层，并用剪刀剪断石棉保护层

17、剥好的尾纤内绝缘层与外保护层之间长度至少20cm

18、用沾酒精纸巾将光纤擦试干净

19、用光纤切割器斩切尾纤 （斩切长度要适中）

20、将斩好的尾纤放到光纤熔接机的另一侧（两光纤尽量对齐）

21、固定光纤跳线

22、按“SET”键开始熔接光纤

23、光纤 X、Y 轴自动调节

24、熔接结束观察损耗值若熔接不成功会告知塬因

25、用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）

26、将套好热缩套管的光纤放到加热器中

27、按“HEAT”键加热

28、取出已加热好的光纤（以上述项是焊一芯光纤步骤，重复至其他熔接完成）

29、熔接的光纤通过加热使热收缩管紧缩(保护熔点)，冷却后，将热收缩管整齐地放入光纤配线架的盘线板中。

30、将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内

31、光纤固定好盘光纤完成并将光纤接头接入光纤耦合器

32、光纤配线架安装完成后开始跳纤给设备使用

光纤熔接是熟练的工作，不是看别人熔接一次两次就能把握的，只有相应的设备经过专业训练，才能更快更准确地保证质量。
