安防系统机房动环监控系统架构设计

动环监控系统将各种不同功能监控子系统（动力、环境、安防等）无缝融合到一个统一监控平台下，方便用户的使用和管理。

系统支持 C/S(客户端/服务器)模式，也支持 B/S（浏览器/服务器）模式，

具有云平台功能，支持手机APP，支持微信实时状态查询、微信告警信息推送、微信设备维护提醒、微信设备巡检日志等。

系统具备实时双机热备功能；系统具有事件处理跟踪功能，便于事件处理过程的查看；事件栏上可直接查看告警发送情况，而无需要通过查询告警日志；

环控数据采集器需支持对各传感器供电及自带DI、DO功能，无需另外配置电源及开关量输入输出模块，方便于后期的管理和维护。

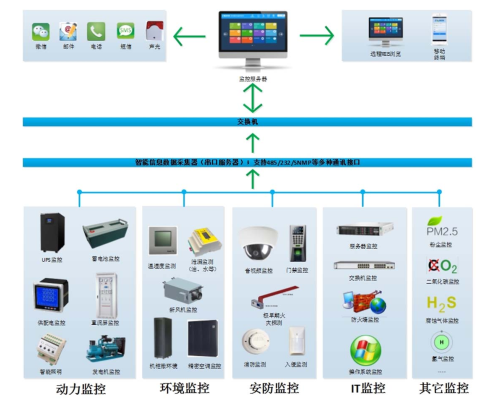

整个系统主要由以下三个部分组成： 现场设备采集层、监控主机、远程浏览。

1）现场设备采集层: 现场采集服务器实时采集供配电、UPS、电池、精密空调、漏水、温湿度、消防，将采集的信号经过分析、处理以后，直接传送到现场监控工作站。

2）远程浏览：通过网络在远程主机上以IE或客户端的方式进行浏览，从而便于管理人员随时随地了解机房的实际工作状况，实现管控一体化，在远程的管理人员可以通过浏览器，直接观看监控画面，并且该监控画面与现场监控主机保持一致，通过该界面远程监控设备的运行状况，同时还可浏览机房的视频图像。

各子系统要求如下：

1）UPS 监测子系统

对 UPS 内部整流器、逆变器、电池、旁路、负载等各部件的运行状态进行实时监视（监测内容由厂家的协议决定，不同品牌、型号的空调可能所监控到的内容不同），一旦有部件发生故障，系统会自动报警，并切换到相关报警界面。实时监视UPS 的各种电压、电流、频率、功率等参数，并进行直观的图形界面显示。

2）供配电监测子系统

实时监测市电进线三相电的电压、相电流、线电压、线电流、有功、无功、视在功率、频率、功率因数、电度等参数。对机柜供电配电柜的每个输出回路的开关量进行监测。

3）精密空调监控子系统

实时监视精密空调压缩机、风机、加热器、加湿器、去湿器、滤网、回风温度和湿度等的运行状态与参数，并可对精密空调实现远程开关机的控制（能监测到的具体内容由厂家的协议决定，不同品牌、型号的精密空调所监控到的内容不同）。同时支持与其它子系统的联动控制，如当温度过高时自动联动启动空调进行制冷。

4）温湿度监测子系统

实时监测机房区域内的温度和湿度值显示，并实现机房3D温场效果图及机柜3D温场效果图，同时支持与其它子系统的联动控制，如当温度过高时自动联动启动空调进行制冷。

5）消防监测子系统

实时监测机房内的消防火警信号，一旦发生报警，系统自动切换到相应的监控界面，且火警状态图标变红闪烁显示，同时产生报警事件进行记录存储及有相应的处理提示，并发出多媒体语音、电话/手机短信、声光等对外报警。

6）机柜电流监测子系统

实时监测机房内的机柜电流，一旦越线，系统自动切换到相应的监控界面，且火警状态图标变红闪烁显示，同时产生报警事件进行记录存储及有相应的处理提示，并发出多媒体语音、电话/手机短信、声光等对外报警。
