图解智能社区配套系统拓扑图设计

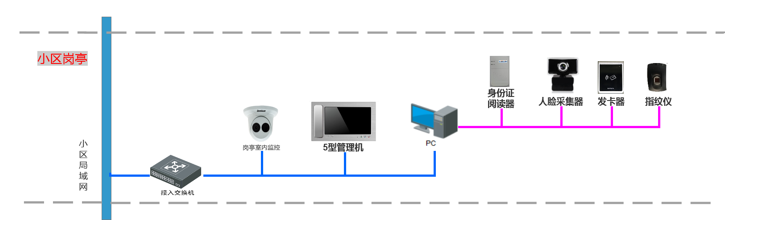

小区岗亭拓扑

1、小区岗亭装有接入交换机、半球摄像头、管理机、PC装有管理软件客户端、PC连接多种采集设备。

2、保安人员能够给来访的访客呼叫对讲确认身份、信息采集登记、发放临时门禁权限等功能。

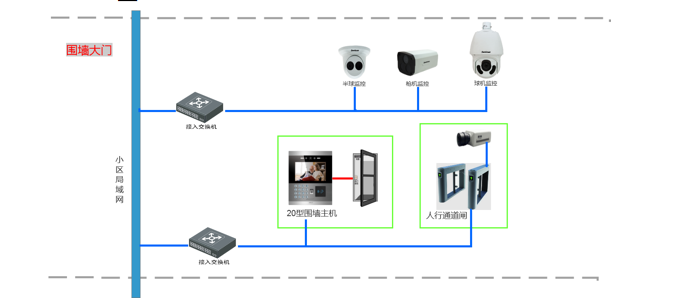

围墙大门拓扑

1、围墙大门装有接入交换机、围墙主机、人行通道闸、人脸识别枪机、半球摄像头、枪机摄像头、球机摄像头。

2、小区围墙铁门可采用20型围墙主机，提供多种门禁识别方式。

3、人行、车行通道可以使用人脸识别枪机配合人行通道闸，提供的门禁方式有人脸识别、刷卡、二维码。

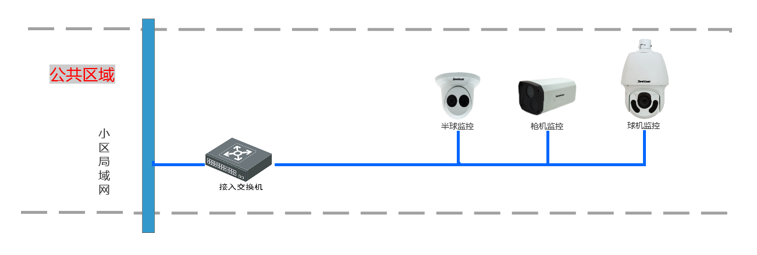

公共区域拓扑

1、公共区域装有半球摄像头、枪机摄像头、球机摄像头。

2、视频监控：视频录像回放、人脸布控、报警、轨迹分析、后台聚类分析。

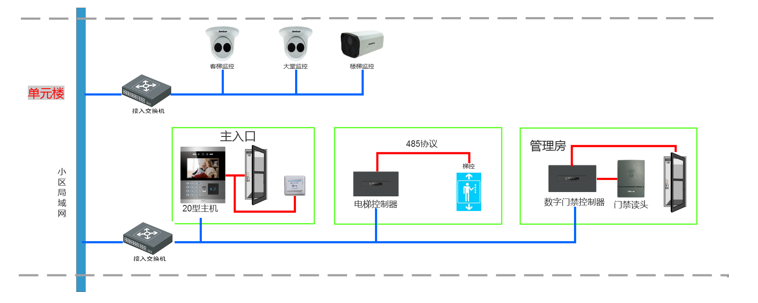

单元楼拓扑

1、单元门口主机采用20型人脸识别主机控制门锁和通过数字电梯控制器联动电梯运行。

2、管理房间采用门禁读头接入数字门禁控制系统，控制房间门锁。

3、视频监控前端设备可采用半球摄像头、枪机摄像头，后台进行录像存储，方便调用回放。

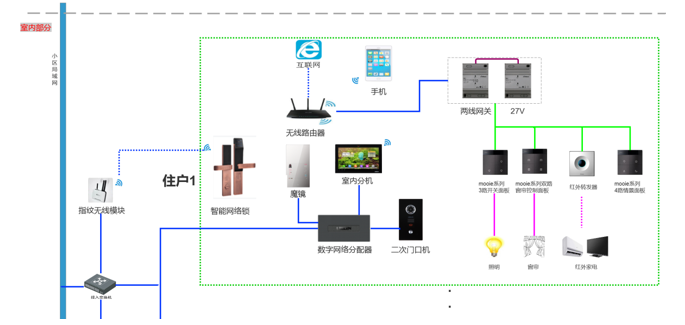

室内部分拓扑

1、智能网络锁通过无线模块接入相应网络，可以实现中心注册下发到门锁。

2、二次门铃设计为86型嵌入安装的主机。

3、每户配一台无线网络路由器。

4、智能家居开关通过网关可实现远程控制家电设备。

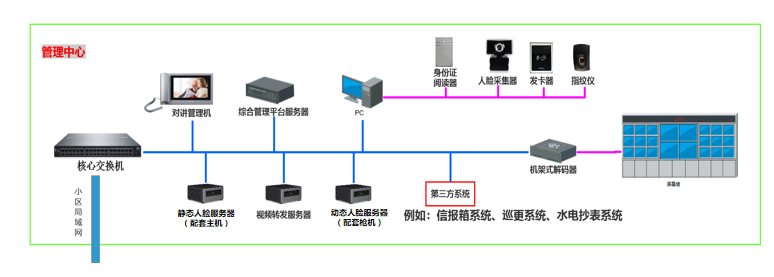

管理中心拓扑

1、管理中心配备有多种服务器，前端采集的数据，可以在后台服务器进行分析。

2、综合管理软件平台支撑接入第三方系统，例如信报箱、巡更、水电抄表。

3、物业人员可在管理中心现场给业主采集人脸注册、指纹注册、下发门禁卡。
