视频监控系统安装全过程说明

一、网络监控常用设备。

网络摄像机、硬盘录像机 NVR (或普通 pc机加客户端，适合小型台式电脑用户安装)、交换机(需要根据摄像头的数量和码率进行调整，并采纳供应商的建议)硬盘、显示器、网线、电源护套线、电源适配器(或12V直流开关电源)、摄像机支架、网线水晶头等。

二、摄像机安装方式

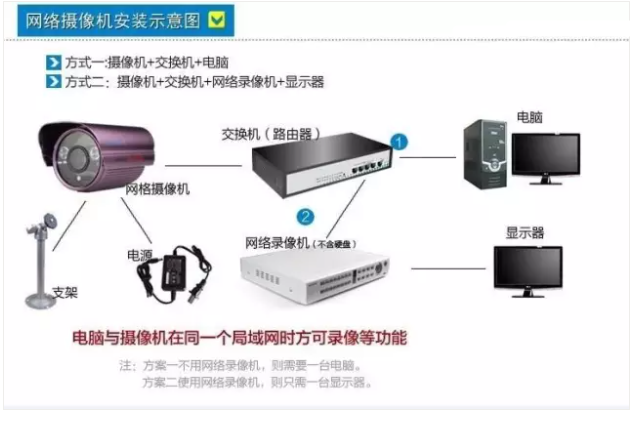

前置摄像头在正常供电状态下，通过网线和交换机将捕获的视频信号传送到后台的硬盘录像机上进行预览存储。对于监测系统点数的不同具体连接方式有差异，具体连接图可看下面第三步。

第一步：

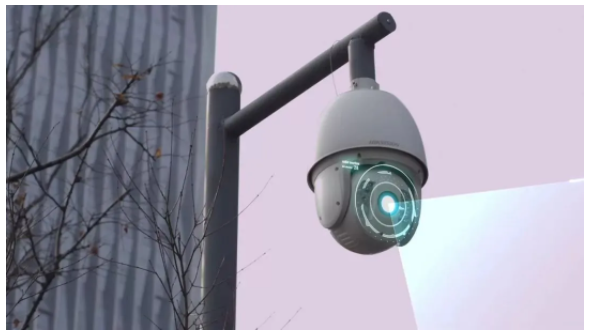

测定相机的安装位置和监视范围，通过摄像机支架将摄像机固定在建筑物或监控杆上。

第二步：

决定后台设备(硬盘录像机和显示器)的放置，硬盘录像机安装硬盘并放置好，并为后台设备准备电源插排。

第三步：

当前、后端都完成后，就需要布线(如果前期规划或方案做好，这一步实际上是优先的，特别是在准备装修的环境下，需要预埋管线)，线路分为两部分：第一，要确定好交换机的位置，要通过网线将每个摄像机连接到交换机，还要把网络硬盘录像机(NVR)与交换机连接，本着走线方便、美观、安全的原则走线，并在每根网线两头装上水晶头；

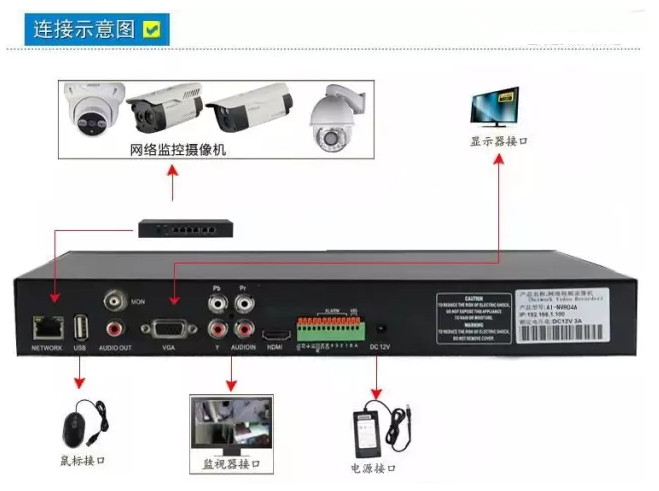

第二，摄像机电源线的布线，每台摄像机都需要一个12V/1A或2A的电源适配器，根据施工环境或成本要求，可以用开关电源代替(建议12V/10A的开关电源不要带10台以上的摄像机)。以此类推)，需另配电源插头。如图所示：

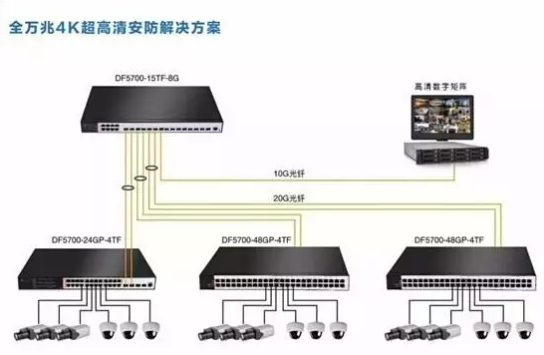

假如照相机用 POE供电，只需铺设一根网线，用 POE交换机为摄像机供电。从图中可以看到：

另外，根据监控系统的点数不同，所采用的连接方式也不同。

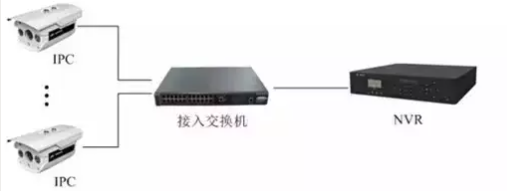

架构一：1-8个点的小型工程

对于1~8点的小型工程，可以直接使用普通百兆交换机构建网络环境。如果采用200万像素IPC，码流按6Mbps计算，8台照相机占有带宽8*6=48M,而百兆交换机实际使用率为50%-70%，即50-70M，完全可以满足8台IPC的传输要求。

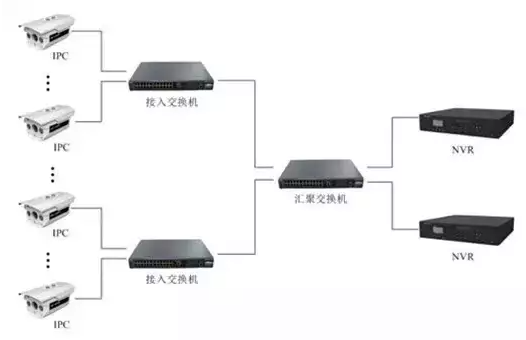

架构二：9-50个点的中小型工程

对于中小规模9-50节点的项目来说，仅采用百兆交换机是远远不够的，需要性能更高的二层全千兆交换机作为汇聚，以保证视频信息的流畅传输。

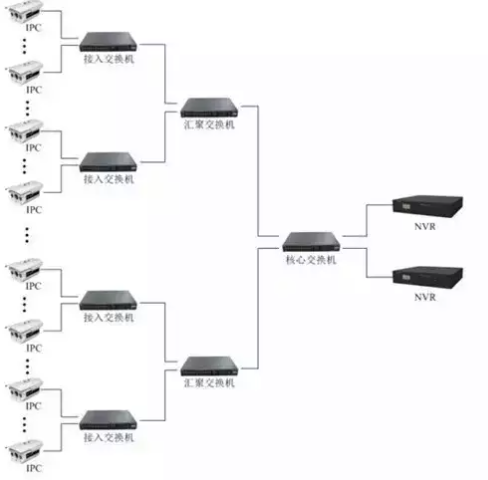

架构三：50个点以上的中大型工程

对于超过50点的中大型工程，需要采用三层网络结构：接入层、聚合层、核心层。

第四步：安装完毕，接通所有线路后，将摄像机接上电源，网络硬盘录像机(NVR)上的相关网络设置需要进行相关网络设置(不同厂家的配置方法有差异)，因此加完所有摄像机后，就可以看到图像了，可以对摄像机的角度，可调焦镜头等进行调试，以达到合适的效果。

对前端摄像机数量较少的情况，可直接在硬盘录像机上添加摄像机，让摄像机自动分配 IP地址。

对照相机数量较多的情况，一定要先写好摄像机地址，再安装调试，而且添加摄像机时，建议直接在 WEB网页添加，不要直接在硬盘录像机上添加。

三、注意事项

网络硬盘录像机的相关设置，录像、图像色彩等都是需要进行手动设置的，可根据购买的设备的说明书进行操作。这样一套网络监控系统就算完成了。
