二、三、四层交换技术的原理是什么？

发表时间：2021-09-06 人气：1506

1、交换机

交换机的工作原理

开关基于接收数据帧中的源 MAC地址与交换机端口之间的映射，并将其写入 MAC地址表。

交换器将数据帧中的目的 MAC地址与已建立的 MAC地址进行比较，以确定转发的端口。

如按帧中的目的 MAC地址不在 MAC地址表中，则转发给所有端口。这个过程叫做泛洪(flood)。

广播帧和组播帧向所有的端口转发。

交换机的三个主要功能

学习：

以太网交换机了解每个端口连接设备的MAC地址，并将地址反映在交换机缓存中的MAC地址表中。

转发/过滤：

当数据帧的目的地址映射到MAC地址表时，它被转发到连接目的节点的端口而不是所有端口(如果数据帧是广播/组广播帧，则转发到所有端口)。

消除回路：

在交换机包含冗余回路时，以太网交换机通过生成树协议避免了回路的产生，同时允许备份路径的存在。

交换机的工作特性

交换机的每一个端口所连接的网段都是一个独立的冲突域。

交换机连接的设备仍在同一广播领域，即交换机不隔离广播(唯一的例外是在带有VLAN的环境中)。

开关根据帧头信息进行转发，所以说开关是工作在数据链路层的网络设备(这里所说的开关只指传统的二层开关)。

交换机的分类

依照交换机处理帧时不同的操作模式，主要可分为两类：

存储转发：

交换机在转发之前必须接收整个帧，并进行错误校检，如无错误再将这一帧发往目的地址。帧通过交换机的转发时延随帧长度的不同而变化。

直通式：

交换机只要检查到帧头中所包含的目的地址就立即转发该帧，而无需等待帧全部的被接收，也不进行错误校验。由于以太网帧头的长度总是固定的，因此帧通过交换机的转发时延也保持不变。

02二三四层交换机

多种理解的说法：

理解1

二层交换（也称为桥接）是基于硬件的桥接。基于每个末端站点的唯一MAC地址转发数据包。二层交换的高性能可以产生增加各子网主机数量的网络设计。其仍然有桥接所具有的特性和限制。

三层交换是基于硬件的路由选择。路由器和第三层交换机对数据包交换操作的主要区别在于物理上的实施。

四层交换的简单定义是：不仅基于MAC（第二层桥接）或源/目的地IP地址（第三层路由选择），同时也基于TCP/UDP应用端口来做出转发决定的能力。其使网络在决定路由时能够区分应用。能够基于具体应用对数据流进行优先级划分。它为基于策略的服务质量技术提供了更加细化的解决方案。提供了一种可以区分应用类型的方法。

理解2

二层交换机基于MAC地址

三层交换机具有VLAN功能有交换和路由 ///基于IP，就是网络

四层交换机基于端口，就是应用

理解3

二层交换技术由网桥向 VLAN (虚拟局域网)发展，在局域网的建设和改造中被广泛采用。二层交换技术是 OSI七层网络模型中的第二层，即数据链路层。

根据收到的数据包的目的转发MAC地址，对网络层或高层协议是透明的。不处理网络层的IP地址，不处理TCP、UDP等高层协议的端口地址。

该方法仅需要数据包的物理地址即 MAC地址，交换是通过硬件实现的，速度比较快，这是二层交换的一个显著优势。

然而，它无法处理不同知识产权子网络之间的数据交换。传统路由器可以处理大量跨越知识产权子网络的数据包，但其转发效率低于二级。因此，为了利用二级转发效率高的优势，

再处理三层IP数据包，三层交换技术应运而生。

三层交换技术的工作原理:第三层交换工作在OSI七层网络模型中的第三层即网络层，是利用第三层协议中的IP包的包头信息来对后续数据业务流进行标记，具有同一标记的业务流的后续报文被交换到第二层数据链路层，从而打通源IP地址和目的IP地址之间的一条通路。这条通路经过第二层链路层。有了这条通路，三层交换机就没有必要每次将接收到的数据包进行拆包来判断路由，而是直接将数据包进行转发，将数据流进行交换

理解4

二层交换技术

二层交换技术是发展比较成熟，二层交换机属数据链路层设备，可以识别数据包中的MAC地址信息，根据MAC地址进行转发，并将这些MAC地址与对应的端口记录在自己内部的一个地址表中。

具体的工作流程如下：

当交换机从某个端口收到一个数据包，它先读取包头中的源MAC地址，这样它就知道源MAC地址的机器是连在哪个端口上的；

再去读取包头中的目的MAC地址，并在地址表中查找相应的端口；

如表中有与这目的MAC地址对应的端口，把数据包直接复制到这端口上；

如表中找不到相应的端口则把数据包广播到所有端口上，当目的机器对源机器回应时，交换机又可以学习一目的MAC地址与哪个端口对应，在下次传送数据时就不再需要对所有端口进行广播了。

不断的循环这个过程，对于全网的MAC地址信息都可以学习到，二层交换机就是这样建立和维护它自己的地址表。

从二层交换机的工作原理可以推知以下三点：

由于交换机对多数端口的数据进行同时交换，这就要求具有很宽的交换总线带宽，如果二层交换机有N个端口，每个端口的带宽是M，交换机总线带宽超过N×M，那么这交换机就可以实现线速交换；

学习端口连接的机器的MAC地址，写入地址表，地址表的大小（一般两种表示方式：一为BEFFER RAM，一为MAC表项数值），地址表大小影响交换机的接入容量；

还有一个就是二层交换机一般都含有专门用于处理数据包转发的ASIC （Application specific Integrated Circuit）芯片，因此转发速度可以做到非常快。由于各个厂家采用ASIC不同，直接影响产品性能。

以上三点也是评判二三层交换机性能优劣的主要技术参数，这一点请大家在考虑设备选型时注意比较。

路由技术

路由器工作在OSI模型的第三层—网络层操作，其工作模式与二层交换相似，但路由器工作在第三层，这个区别决定了路由和交换在传递包时使用不同的控制信息，实现功能的方式就不同。工作原理是在路由器的内部也有一个表，这个表所标示的是如果要去某一个地方，下一步应该向那里走，如果能从路由表中找到数据包下一步往那里走，把链路层信息加上转发出去；如果不能知道下一步走向那里，则将此包丢弃，然后返回一个信息交给源地址。

路由技术实质上来说不过两种功能：决定最优路由和转发数据包。路由表中写入各种信息，由路由算法计算出到达目的地址的最佳路径，然后由相对简单直接的转发机制发送数据包。接受数据的下一台路由器依照相同的工作方式继续转发，依次类推，直到数据包到达目的路由器。

而路由表的维护，也有两种不同的方式。一种是路由信息的更新，将部分或者全部的路由信息公布出去，路由器通过互相学习路由信息，就掌握了全网的拓扑结构，这一类的路由协议称为距离矢量路由协议；另一种是路由器将自己的链路状态信息进行广播，通过互相学习掌握全网的路由信息，进而计算出最佳的转发路径，这类路由协议称为链路状态路由协议。

由于路由器需要做大量的路径计算工作，一般处理器的工作能力直接决定其性能的优劣。当然这一判断还是对中低端路由器而言，因为高端路由器往往采用分布式处理系统体系设计。

三层交换技术

近年来的对三层技术的宣传，耳朵都能起茧子，到处都在喊三层技术，有人说这是个非常新的技术，也有人说，三层交换嘛，不就是路由器和二层交换机的堆叠，也没有什么新的玩意，事实果真如此吗？下面先来通过一个简单的网络来看看三层交换机的工作过程。

组网比较简单

使用IP的设备A————三层交换机———–使用IP的设备B

比如A要给B发送数据，已知目的IP，那么A就用子网掩码取得网络地址，判断目的IP是否与自己在同一网段。

如果在同一网段，但不知道转发数据所需的MAC地址，A就发送一个ARP请求，B返回其MAC地址，A用此MAC封装数据包并发送给交换机，交换机起用二层交换模块，查找MAC地址表，将数据包转发到相应的端口。

如果目的IP地址显示不是同一网段的，那么A要实现和B的通讯，在流缓存条目中没有对应MAC地址条目，就将第一个正常数据包发送向一个缺省网关，这个缺省网关一般在操作系统中已经设好，对应第三层路由模块，所以可见对于不是同一子网的数据，最先在MAC表中放的是缺省网关的MAC地址；然后就由三层模块接收到此数据包，查询路由表以确定到达B的路由，将构造一个新的帧头，其中以缺省网关的MAC地址为源MAC地址，以主机B的MAC地址为目的MAC地址。通过一定的识别触发机制，确立主机A与B的MAC地址及转发端口的对应关系，并记录进流缓存条目表，以后的A到B的数据，就直接交由二层交换模块完成。这就通常所说的一次路由多次转发。

以上就是三层交换机工作过程的简单概括，可以看出三层交换的特点：

由硬件结合实现数据的高速转发。

这就不是简单的二层交换机和路由器的叠加，三层路由模块直接叠加在二层交换的高速背板总线上，突破了传统路由器的接口速率限制，速率可达几十Gbit/s。算上背板带宽，这些是三层交换机性能的两个重要参数。

简洁的路由软件使路由过程简化。

大部分的数据转发，除了必要的路由选择交由路由软件处理，都是又二层模块高速转发，路由软件大多都是经过处理的高效优化软件，并不是简单照搬路由器中的软件。

结论：

二层交换机用于小型的局域网络。这个就不用多言了，在小型局域网中，广播包影响不大，二层交换机的快速交换功能、多个接入端口和低谦价格为小型网络用户提供了很完善的解决方案。

路由器的优点在于接口类型丰富，支持的三层功能强大，路由能力强大，适合用于大型的网络间的路由，它的优势在于选择最佳路由，负荷分担，链路备份及和其他网络进行路由信息的交换等等路由器所具有功能。

三层交换机的最重要的功能是加快大型局域网络内部的数据的快速转发，加入路由功能也是为这个目的服务的。如果把大型网络按照部门，地域等等因素划分成一个个小局域网，这将导致大量的网际互访，单纯的使用二层交换机不能实现网际互访；如单纯的使用路由器，由于接口数量有限和路由转发速度慢，将限制网络的速度和网络规模，采用具有路由功能的快速转发的三层交换机就成为首选。

一般来说，在内网数据流量大，要求快速转发响应的网络中，如全部由三层交换机来做这个工作，会造成三层交换机负担过重，响应速度受影响，将网间的路由交由路由器去完成，充分发挥不同设备的优点，不失为一种好的组网策略，当然，前提是客户的腰包很鼓，不然就退而求其次，让三层交换机也兼为网际互连。

03第四层交换技术

第四层交换的一个简单定义是：它是一种功能，它决定传输不仅仅依据MAC地址(第二层网桥)或源/目标IP地址(第三层路由),而且依据TCP/UDP(第四层) 应用端口号。第四层交换功能就象是虚IP，指向物理服务器。它传输的业务服从的协议多种多样，有HTTP、FTP、NFS、Telnet或其他协议。这些业务在物理服务器基础上，需要复杂的载量平衡算法。在IP世界，业务类型由终端TCP或UDP端口地址来决定，在第四层交换中的应用区间则由源端和终端IP地址、TCP和UDP端口共同决定。

在第四层交换中为每个供搜寻使用的服务器组设立虚IP地址（VIP），每组服务器支持某种应用。

在域名服务器（DNS）中存储的每个应用服务器地址是VIP，而不是真实的服务器地址。

当某用户申请应用时，一个带有目标服务器组的VIP连接请求（例如一个TCP SYN包）发给服务器交换机。服务器交换机在组中选取最好的服务器，将终端地址中的VIP用实际服务器的IP取代，并将连接请求传给服务器。这样，同一区间所有的包由服务器交换机进行映射，在用户和同一服务器间进行传输。

第四层交换的原理

OSI模型的第四层是传输层。传输层负责端对端通信，即在网络源和目标系统之间协调通信。在IP协议栈中这是TCP（一种传输协议）和UDP（用户数据包协议）所在的协议层。

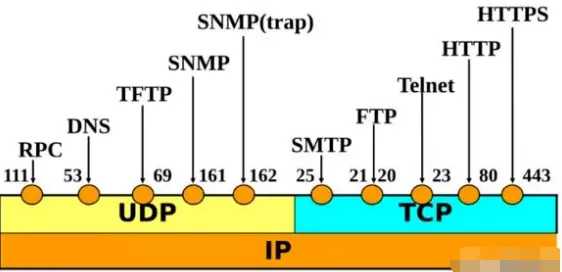

在第四层中，TCP和UDP标题包含端口号（portnumber），它们可以唯一区分每个数据包包含哪些应用协议（例如HTTP、FTP等）。端点系统利用这种信息来区分包中的数据，尤其是端口号使一个接收端计算机系统能够确定它所收到的IP包类型，并把它交给合适的高层软件。端口号和设备IP地址的组合通常称作“插口（socket）”。
