弱电工程VGA线怎么焊接详解

许多朋友留言提到了 VGA的焊接，在建筑工程中，朋友们可能会遇到成品的 VGA线不够长，或带着接线不太方便施工，

只有先接好接线后才能重新焊的情况，下面弱电君就给大家介绍一下 VGA等接头的焊接方法。

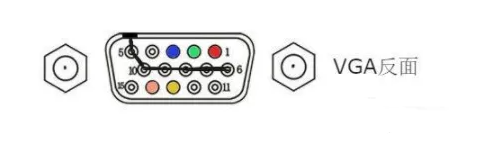

一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号，如下图所示：

15针VGA各针脚的定义：

按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）

1 PIN ——Red——模拟信号的“红”

2 PIN ——Green——模拟信号的“绿”

3 PIN ——Blue——模拟信号的“蓝”

4 PIN ——ID Bit

5 PIN ——N/C

6 PIN ——R.GND——模拟信号的“红”的接地端

7 PIN ——G.GND——模拟信号的“绿”的接地端

8 PIN ——B.GND ——模拟信号的“蓝”的接地端

9 PIN ——No.Pin （备用）

10 PIN——GND ——数字信号的的接地端

11 PIN——ID Bit——屏幕与主机之间的控制或地址码

12 PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）

13 PIN——H Sync—— 数字的水平行场信号

14 PIN——V Sync ——数字的垂直行场信号

15 PIN——N/C——接地端

一、标准的15针VGA头焊接方法

标准15针 VGA头焊接方法:

引脚号对应信号对应焊接方法，15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）D15接头要选用金属外壳。

1 红基色     red   红线的芯线

2 绿基色     green 绿线的芯线

3 蓝基色     blue  蓝线的芯线

4 地址码     地址码

5 自测试

6 红地       红线的屏蔽线

7 绿地       绿线的屏蔽线

8 蓝地       蓝线的屏蔽线

9 保留

10 数字地    黑线

11 地址码    棕线

12 地址码

13 行同步    黄线

14 场同步    白线

15 接地端   外层屏蔽线 D15 端壳压接

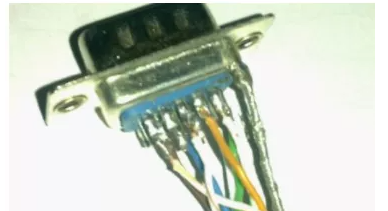

焊接1、2、3、最好加上套管，焊接两头时必须两个头线序完全对应，整体焊接完成后用热熔胶固定，以延长使用寿命，外壳一定尽量金属的，为了提高抗干扰效果，其中焊接如下图：

二、7线的焊接方法

在实际工程中，VGA针脚也有采用7线焊接方法：

1、就是在 D15 两端的 5~10 脚焊接在一起做公共地；

2、红、绿、蓝的屏蔽线绞在一起接到公共地上；

3、1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；

4、外层屏蔽压接到 D15 端壳。

声明：本文只做技术研究讨论，请勿用于非法目的，如果恶意使用造成任何法律责任本站概不负责！
