监控系统有哪些架构？

第一种：传统方式，由网络摄像机+电源+网线组成

在综合布线时，要同时布上电源线和网线，电源也可就近取220 V交流电，这样节省了电源线材，这里不讨论它的利弊。为每一个摄像头供电。还有一路网线再传送网络数据到网络硬盘录像机 NVR。

第二种：POE供电方式，网络摄像机+POE交换机

这比以前节省一条电源线的方法，网络摄像机只需将一根网线作为传送信号的介质，就可以不再使用电源线。网线可以非屏蔽五种以上的双绞线，传输距离90米没有问题，建议100米使用六种线。

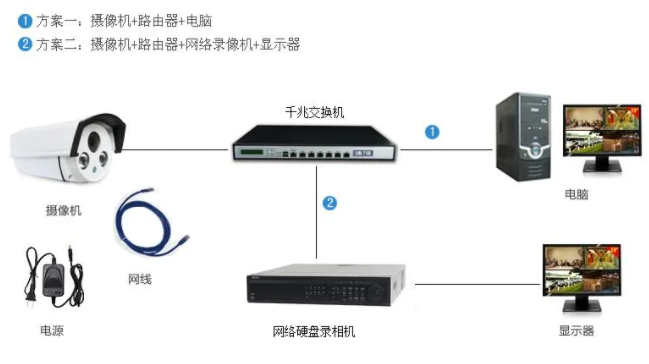

连接方式如下图：

第三种：远距离的情况下，网络摄像机+光纤+收发器

之前我们说过，网线传输正常，在100米以内，那么超过100米的情况，我们一般考虑使用光纤传输，光纤不仅传输距离远(可传输20公里)而且效果稳定。

众所周知，在光纤传输数据时，将数据信号转化为光信号传送，再将光信号转化为数据信号，这样我们就可以利用光纤收发器协同工作。

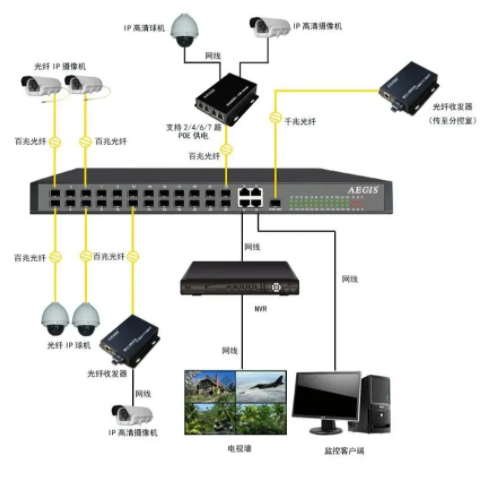

如图：

第四种：无线传输方式，摄像机+无线网桥

当布线困难遇到自然障碍物或不可逾越的障碍物时，在特定监测系统实施环境中，可采用无线传输方式，以便使用无线网桥。

例如，已硬化路面的小区、电梯、已建成的工厂、远离空旷地带、野外等环境均适用无线传输方式。

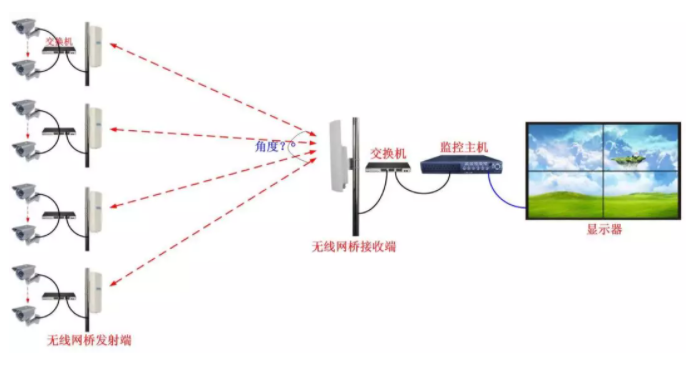

1、点对多点传输：

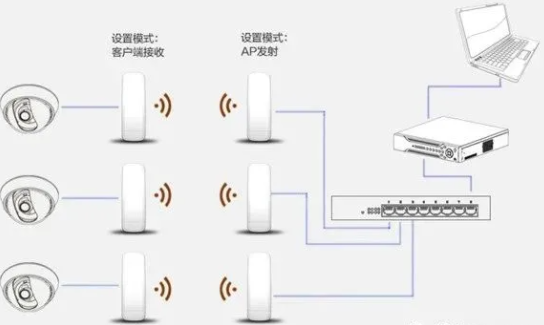

2、点对点传输

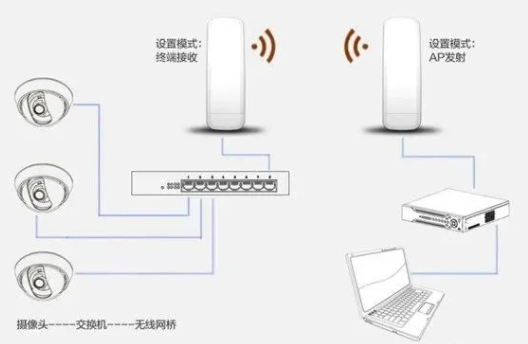

如果多个摄像头比较集中，可以把摄像头连接交换机

如果摄像头比较分散，距离较远，可每个摄像头都配置一对网桥

无线电网桥，能将网络信号转化为无线电波，用于点对点传输。配对使用。通过点对点定向传输，可以实现数百米到几十公里的远程无线传输。

使用无线桥梁的施工注意事项:发射端和接收端之间不得有障碍物或障碍物。这样信号传输才会稳定。

第五种：远距离传输，网络摄像机+OLT+ONU

PON监控传输网络系统主要利用运营商的光纤资源来实现传输，为各种中央管理平台的应用提供基本保证，能更好地服务于各类用户。

由于费用较高，项目中全光网络设计的应用比较广泛。

pon网络由 OLT (光线终端)、 ONU (光网络单元)和 ODN (光分配网络)组成。

PON在远程监控、远程监控等大型监控项目中有着较好的应用。

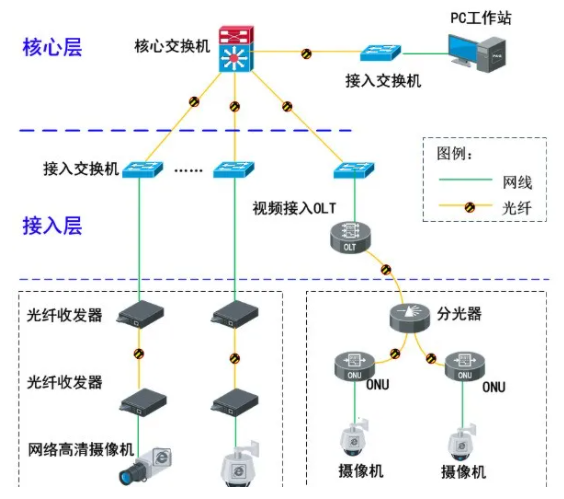

网络结构如下图所示：

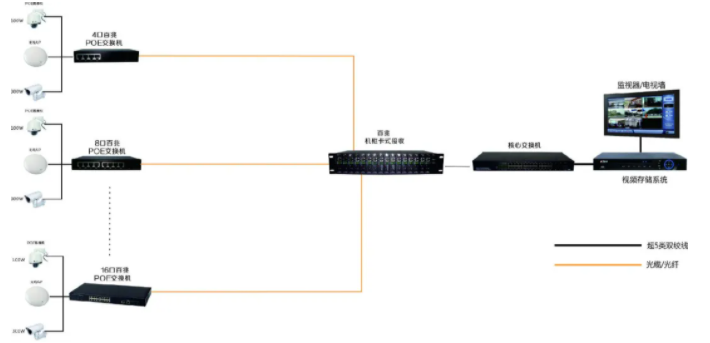

拓扑图一

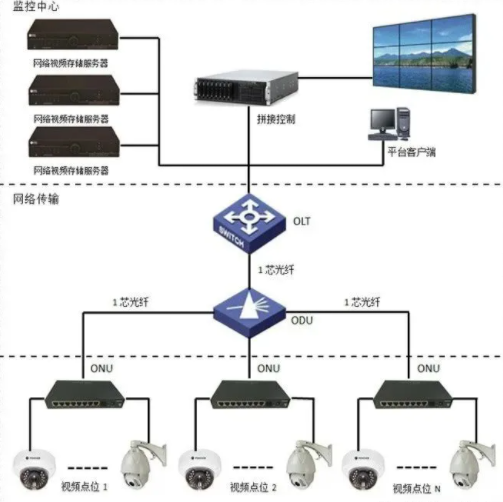

拓扑图二

数据中心核心网

核心交换机作为整个网络的大脑，核心层的主要设备是核心交换机，配置性能良好。现在的核心交换机一般都有双电源。

双引擎，故一般不采用双核心交换机部署方式，但对核心交换机的背板带宽和处理能力要求较高。
前端视频资源接入

前置网采用独立的 IP地址网段，完成多个监控设备的连接。前端视频资源通过 IP传输网络接入监控中心或数据机房进行汇聚。

前台接入一般采用两种常用的方式，通常是点对点光纤接入和点对多点的 PON接入。NVR存储器网络接入需要 NVR存储设备的支持，确保 NVR存储设备网络环境安全可靠。

第六种：户外远距离传输，4G+太阳能+摄像机

太阳监测系统的应用也越来越广泛，由于监测点本身的环境特点，距离较远，不可能采用有线或光纤传输方式，因此应采用无线传输方式进行数据传输。

目前，4G无线传输技术成熟，应用广泛。它具有信号覆盖率高、部署方便的特点，是系统设计的最佳选择。

5G技术的视频监控系统以后也会逐渐成为趋势。
