江苏省建邺区弱电工程中常用的五种光纤接头有哪些?

光纤跳线在网络工程领域应用十分广泛，尤其是目前云计算时代，服务器接入网口全线升级为10 G光纤，目前新建的数据中心网络中，除了设备的硬件管理口还在使用以太网线，基本上承载业务流量的线缆已经全部为光纤。

一提起光纤跳线，总让我想到一个很尴尬的现状，就是许多刚出道的网络工程师分不清我们数通领域最常见的三种光纤接头类型，分不清我们平时口中的大方头、小方头、圆旋头、相应的英文缩写型号是什么，在项目前期需求沟通参与综合布线设计时，无法明确几种光纤跳线接口的型号名称，易与初学者在综合布线设计者交流过程中容易产生误解，造成综合布线图上光纤接口类型书写错误与实际要求不符，最终发生了定制光纤跳线界面和设备界面对不上的工程惨案。因此，今天我们就来谈谈光纤跳线最常见的三种接头类型。

1、首先是大方头接头：

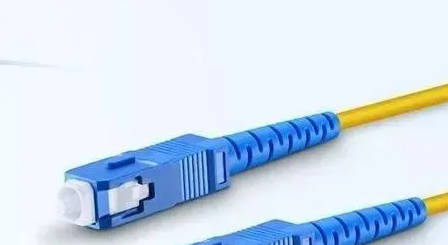

大方头接头即SC型接头，

壳体为矩形，所采用的插针结构与联轴套具有小方头(FC型)完全相同。

大方头跳线采用插销式紧固方式，无需旋转，插拔操作简单，介入损耗变动小。具有抗压强、安装密度高等优点。

常见适配的光模块有以下这几种：

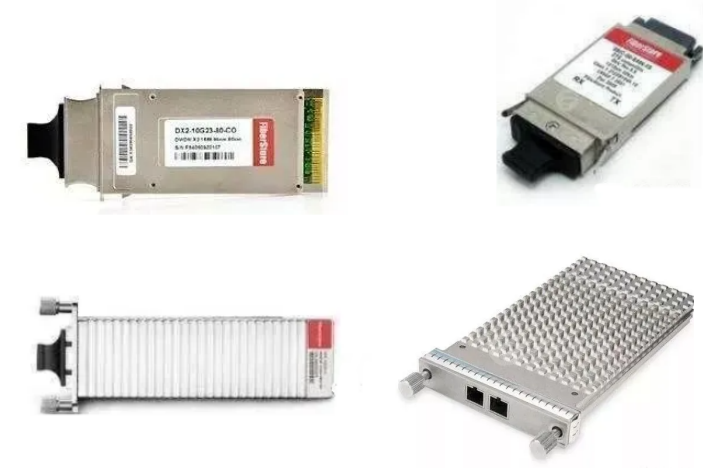

GBIC光模块、XENPAK光模块、X2光模块、CFP光模块。

2、然后是小方头接头：

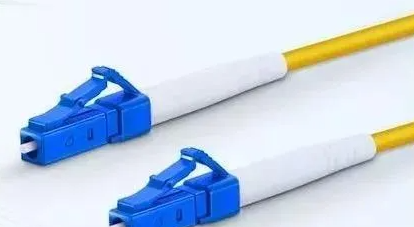

LC型光纤连接器接头

小方头接头即 LC型接头，小方头接头采用组合式(RJ)卡扣紧固方式，即插即用，是目前最流行的一种光纤跳线形式，可有效减少空间的使用，适合高密度连接。

常见适配的光模块有以下这几种：

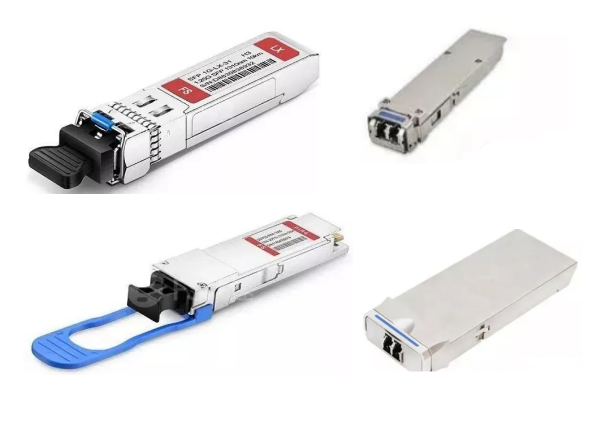

SPF光模块、QSFP光模块、CFP2光模块、CFP4光模块

3、接着是圆旋头接头：

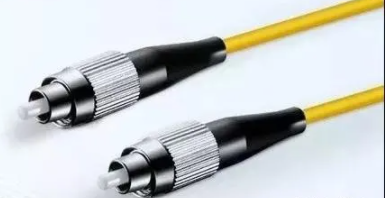

FC型光纤连接器接头

转盘连接即 FC型联接，旋转头采用螺钉固定，外力加强为金属套，插入设备后牢固，连接器不易脱落，一般在 ODF侧采用(配线架上最多)

一般都用于设备端口连接光纤盘上的ODU所使用

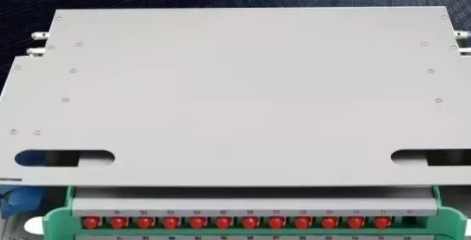

光纤配线盘

4、卡接式圆型接头

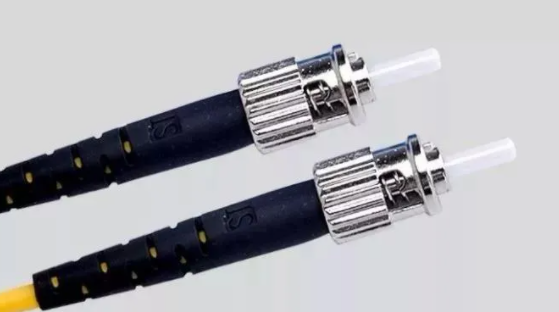

卡接式圆型接头即ST型接头，

卡接圆形接头外壳为圆形，紧固方式为螺钉扣，插入后半周有一卡口固定，比较坑爹的一点是拆卸安装时比较容易折断。

幸运的是，它很少使用。我没有在网络设备上看到可以连接这个接头的模块接口，只是在传输设备，如光端机上看到可以插入这个接头的接口。

5、MPO/MPT连接器

先点明一点，现在这种接头不多见，不代表以后不多见。

MPO连接器是一种多芯、多通道的插拔连接器，通俗地讲，一个接头可以容纳多根光纤芯，不像 SC、 FC、 LC、 ST等接头一样，一根芯连接一根器件时一般要成对使用。

需要说明一点的是MPO和MTP不是两种接头，而是MTP连接器是MPO连接器的一种。

MTP是美国 Conec公司的注册商标，他们声称自己生产的 MPO连接器比普通 MPO连接器强很多，所以为了区别于市场上的 MPO连接器，他们将自己的产品称为 MTP连接器。

MPO连接器有8/12/24芯三种型号。

如上图所示，8芯的就是左边的那个接头 只用两边的各四根芯， 12芯的就全用。

24芯的就丧心病狂的用上2排12芯的。

而且MPO连接器比SC连接器还小，24芯这么密的布局，这里面的单根芯出问题的概率可能就比较、比较咳咳咳。

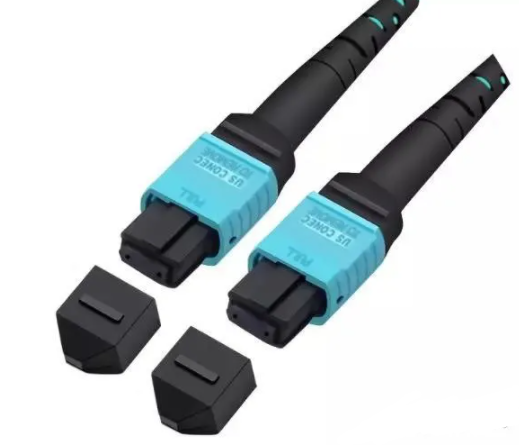

MPO母头光纤连接器

MPO母头光纤连接器

一般用来连接设备光模块的接头。

MPO公头光纤连接器

一般用作中继用线缆。

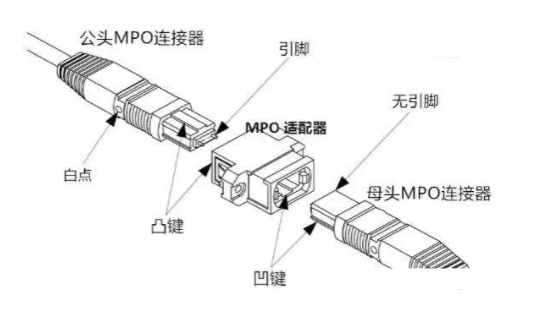

公对母互联

MPO连接器可以连接OSFP、QSPF+、QSFP28 SR4、QSFP28 PSM4、QSFP DD这五种模块
