弱电工程综合布线知识科普

1、综合布线的对象：光纤、铜线。

2、光纤直径：

多模光纤：62.5um/125um，50um/125um

单模光纤：9um/125

3、光纤、铜线的布线差异在于：拉伸强度、弯曲半径、重量、端接。

4、5类双绞线：最大传输距离90米，最大带宽100M.

5、数据铜线与电源间的间隔距离：

与大电机和变压器的间隔：1.2m

与电源线管道和电缆的间隔：30cm

与荧光灯等电发光器件的间隔：12cm

6、光缆的固定方法：

架空：U形铁挂钩，带塑料包皮的金属丝如双绞线

沿墙壁：U形铁卡子

楼内：U形铁卡子，U形塑料卡子，扎带

7、布线工程中对双绞线的预算方法：

信息点数×最长的信息点所需双绞线长度×2/3＋信息点数×跳线的平均长度

 8、中等难度的室内布线的工作效率：每人每天3－4个信息点。

9、信息点底盒的固定方法：

实心墙：涨塞固定

空心墙：自攻螺丝固定

10、光缆终端盒的类型：8口、16口、24口、48口。

11、屏蔽配线架的类型：16口、32口。

12、非屏蔽配线架的类型：24口、48口。

13、铜线、光纤的最小弯曲半径：2.5cm

14、水平布线可借助的建筑设施：

地下管道

顶棚

开放空间

管道

活动地板

周边铺缆管

PVC线槽

缆架

15、避免铜线串音的现象：管道的最大填充量为40％，并有利于阻热。光缆可为60％。

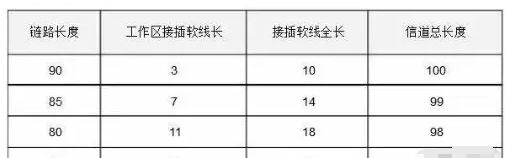

16、布线长度和工作区跳线长度对照表：

17、多模光缆的波长、衰减、带宽对照表：

18、光纤尾纤的接口：ST口

19、光纤跳线的接口：ST－SC口

20、在施工中，严禁对铜缆进行过度的弯曲和缠绕。

21、铜缆布线基本原则

缆的走线要平直光滑

在每30.5m（100ft）长度内不要多于2个90度弯

尽可能地减少拉缆点。。在缆的两端要进行标记

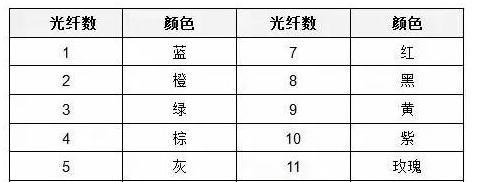

22、光缆色谱：

23、大对数铜缆色谱：

24、常用管理用颜色

25、线路的测试报告内容应包括：测试位置、测试日期、测试者姓名、链路损耗。

26、光缆的损耗和带宽：

27、光纤、铜线的最大传输距离：

28、一条双绞线当两条用的压线顺序：

对应模块：

按照B标准压线

对应模块：

按照B标准压线，但要注意对应关系：

蓝白线——橙白色

蓝线——橙色

褐白线——绿白色

褐线——绿色

29、线槽的容线量：

30cm宽的线槽：6根非屏蔽双绞线

60cm宽的线槽：15根非屏蔽双绞线
