防盗报警录像机报警接线与配置

1、报警输入端口介绍

本机报警输入端口可接收外部报警源的开关量信号，可为常开或常闭报警输入。

录像机接收到报警输入信号后，可以进行一系列的联动操作，如联动报警输出、报警弹出屏幕、语音提示等。常见的报警输入设备包括红外探测器、烟雾感应器、电子围栏、手动报警器等。

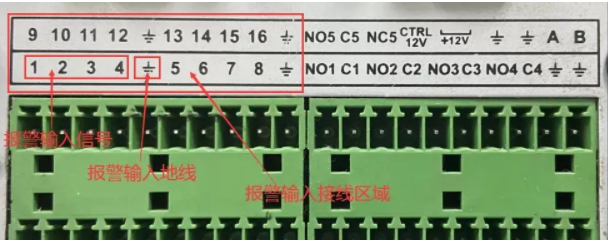

如果录像机支持本地报警输入，主机背板会有相应的报警输入接口。一般来说，常见的标记是数字+接地接口，少数型号标记为IN数字+接地接口(如IN1、IN2..)。以下图表为例:

此设备共有16路报警输入，分为4组报警输入接口：

组1：端口1～4

组2：端口5～8

组3：端口9～12

组4：端口13～16

每组的输入信号地线共用。

2、报警输出端口介绍

在配置相应的联动输出后，录像机可以通过报警输出端口向外部报警设备输出报警信号，如联动声光报警器等。

如果支持本地报警输出，则主机背板将具有相应的报警输出接口。报警器输出标注为 NO、 C、 C、 NC及12 V，由于设备型号不同，所支持的报警输出接口类型也不同，具体支持哪几种输出接口以实物为准。

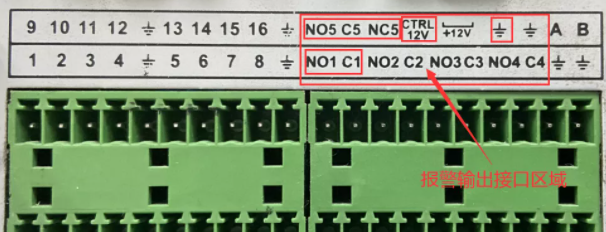

以下图为例：

此设备共有3种报警输出接口，其中：

四组常开报警输出接口：

组1：端口NO1～C1

组2：端口NO2～C2

组3：端口NO3～C3

组4：端口NO4～C4

一组常开常闭可选输出接口

组5:端口NO5、C5、NC5，其中NO:常开报警输出端，C:报警输出公共端，NC:常闭报警输出端。

一组可控电源输出(CTRL,12V，地线)，一般在外接继电器后使用，利用电压的有无来控制继电器，从而控制报警装置的报警。

注意

1、外部报警设备需要电源，连接到NO、C和NC端口的报警输出设备的电源需要小于或等于DC12V。

2、摄像机的报警器输出不能连接大功率负载(不超过1 A)，应防止构成输出回路时电流过大而引起继电器损坏。

3、本地报警输入联动输出配置

此处以手报联动声光报警为例：

步骤一：首先确定手报当前的报警信号类型，下图采用常开接法(NO,COM端口)，接线后在调试时设置报警信号类型时需与实际报警类型相对应。

步骤二：将录像机附件包中的接线端取出，通过接线端将手报输入信号NO端接入录像机报警输入1端口，手报COM端接入报警输入端口。

步骤三：录像机报警输出连接，将声光报警器的负极(-端)与电源的负极连接，将声光报警器的正极(+端)连接到录像机的NO端，电源的正极连接到录像机的C端，下图以连接的第一端口为例。

步骤四：输入主机报警设置-报警输入配置界面，选择相应的报警输入，启动即可打开，选择相应的报警输入类型，这里选择常开。

步骤五：在连锁项目配置区选择报警输出，开启本地报警使能，选择相应的报警输出，此处选择1，配置完成后，点击确定保存。这时，如果按下手柄，声光报警器就会触发报警器。
