综合布线光纤接头有哪些和特点？

发表时间：2021-09-09 人气：2518

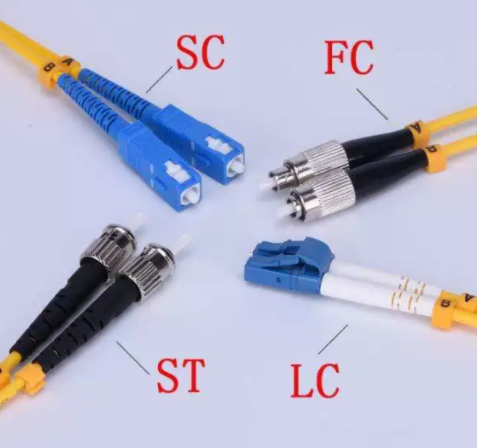

SC、 ST、 SC、 FC光纤接头是早期不同企业开发形成的标准，使用效果相同，各有优缺点，下面由小编为大家详细介绍。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;

C连接头直接插拔，使用很方便，缺点是容易掉出来;

FC连接器一般采用电信网络，螺母拧在适配器上，具有可靠、防尘、安装时间稍长的优点。

MTRJ型光纤跳线由两个高精度塑料连接器和光缆组成。连接器的外部部件是精密塑料零件，包括推拉插拔夹紧机构。适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类

TF-FC、TF-ST、TF-FC/APC、TF-SC/APC、TF-SC

光纤连接器，也就是连接到光模块的光纤连接器，有很多种，不能互相使用。不经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是一样的，其实不是。

SFP模块与 LC光纤连接器连接，而 GBIC与 SC光纤连接器连接。以下是网络工程中几种常用的光纤连接器的详细说明：

1、FC型光纤连接器:外加强方式为金属套，紧固方式为螺钉扣。一般在ODF侧采用(配线架最常用)

2、SC型光纤连接器：连接 GBIC光模块的连接器，其外壳为矩形，紧固方式为插销，无需转动。(最多使用路由器开关)

3、ST型光纤连接器:常用于光纤接线架，外壳圆形，紧固方式为螺钉扣。(对于10Base-F连接，连接器通常为ST型。常用于光纤接线架)

4、LC型光纤连接器:连接SFP模块的连接器由操作简单的模块插孔(RJ)锁定机理制成。(常用于路由器)

5、MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体

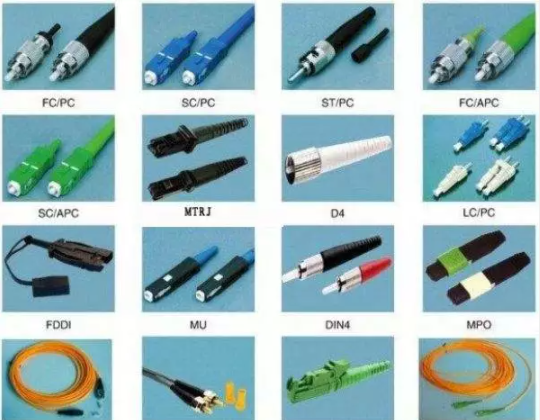

各种光纤接口类型介绍

光纤接头

FC 圆型带螺纹(配线架上用的最多)

ST 卡接式圆型;

SC 卡接式方型(路由器交换机上用的最多)

PC 微球面研磨抛光;

APC 呈8度角并做微球面研磨抛光

MT-RJ 方型,一头双纤收发一体( 华为8850上有用)

光纤模块:一般都支持热插拔,

GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型

SFP 小型封装GBIC,使用的光纤为LC型

使用的光纤:

单模: L ,波长1310 单模长距LH 波长1310,1550

多模:SM 波长850

SX/LH表示可以使用单模或多模光纤

在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：l

“/”前面部分表示尾纤的连接器型号。

“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头。

“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等.

“ /”后面表明光纤接头截面工艺，即研磨方式。l

“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

此外，在广电和早期的 CATV中应用较多的是“APC”型，其尾纤头采用有倾角的端面，可提高电视信号质量，其主要原因是电视信号是模拟光调制，接头耦合面垂直时，光线沿着原始路径返回。因为折射率分布的不均将再次返回耦合面，此时能量虽然很小，但是由于模拟信号不能完全消除噪声，因此，它相当于在原始清晰信号上叠加一个微弱的延迟信号，表现在画面上是一个重影。尾纤头带倾角的倾角可以防止反射光沿路径返回。一般来说，数字信号通常不存在这个问题。

光纤连接器

光纤连接器是光纤和光纤之间可拆卸(可移动)连接的设备。它精确连接光纤的两个端面，使发射光纤输出的光能最大限度地耦合到接收光纤中。

光纤连接器的基本要求是尽量减少其介入光链对系统的影响。在一定程度上，光纤连接器也影响了光传输系统的可靠性和各种性能。

光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器;按连接头结构形式可分为：FC、 SC、ST、LC、D4、DIN、MU、MT等等各种形式。
