仲子路智能周界报警系统由那部分组成？

户外报警器由处理部、接线部、终端部、振动部等组成。处理机是一台可以全天候工作的振动信号处理机，安装在现场。

一个处理机左右可分别连接200米的振动电缆，其主要作用就是向传感器电缆发送振动检测脉冲信号，接收传感器的电信号，并根据传感器发出的信息进行分析和计算。

前端信号处理器可以根据电缆传感器发送的信息来判断振动的性质。当振动电缆传感器发现沿围栏有许多连续点振动时，前端信号处理器可以判断为刮风、下雨和雷电，由环境因素引起的振动，如车辆通过不作处理；如果收到的信息表明栅栏仅在隔离的位置有振动，前端信号处理机将进一步对单位时间内的振动次数和振动强度进行测试。

如果不符合设定标准，处理器可以判断为小动物等短暂干扰，仍不处理；只有当处理器检测到振动的位置分布、振动次数和强度达到设定标准时。

方能判定这是入侵振动的真实存在，并计算出发生警报的准确位置(精度为3米)，从而将报警信息发送给控制中心，振动电缆主要作用是监测围栏的振动，把振动信号转化成电信号。

与此同时，这个电信号也被送到前端信号处理机，其主要作用是把振动电缆中的两个处理机串联起来，组成一个连续的报警系统；终端装置的主要功能是停止对报警、通信、供电等信号的干扰。

振缆报警器系统中，用软件对防区进行划分，不受振缆物理连接的限制。每一个处理机模块可以管理200公尺的振动电缆，也就是，每个处理机模块 PM能防御400米的物理边界区域，考虑到系统的安全和维护，选取每4个 PM作为一个小段，将该振动电缆每小段的防护范围为1.6公里。

假设最远的地方有人入侵，处理器检测到这个报警需要1/4秒，也就是0.25秒。入侵报警系统的每一段都串联着四个处理器。报警管理服务器对每个处理器的轮询时间为125毫秒，因此服务器对四个处理器的轮询总时间为0.5秒。

因此，从报警发生到报警信号发送到控制中心所需的时间不超过0.75秒；传输过程网络延迟不超过0.5秒，报警客户端电子地图显示报警点的过程非常短，被忽略。

因此，根据系统设计和产品特点，从报警发生到报警点在电子地图上显示的最慢时间是1.25秒，满足需求。

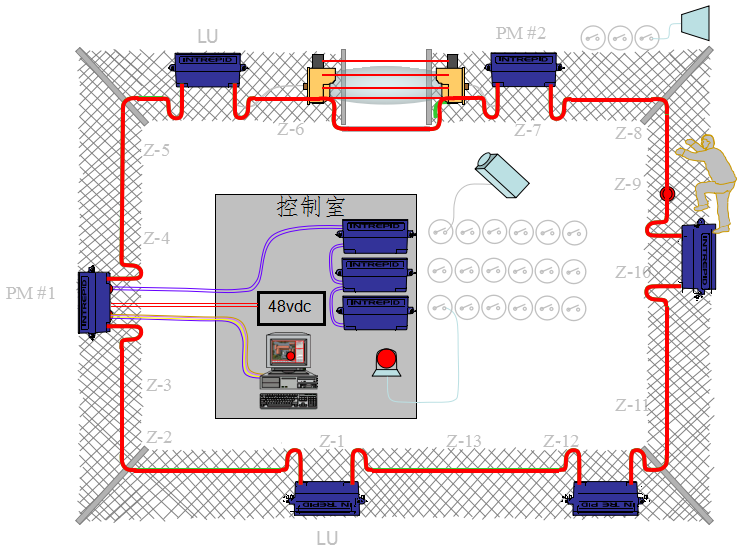

振动电缆报警子分系统采用终端 TU作为起点，接入PM1,PM1与PM2通过一个连接单元 LU与PM2相连，从而形成串联；如此类推，接入PM4之后，再在PM4的另一端接入 TU作为终端，设备之间通过振动电缆相连。

振荡式传感器不仅可以检测振动信号，而且可以实现 PM的通讯和供电。

PM2可以将PM1、PM3、PM4三个数据传输给PM2,PM2通过网络通信模块 NIM与中央控制台连接，从而将PM2的数据发送给中央计算机进行处理，而不需要每个 PM单独接线。

同时也只需要在PM2上供给一个48V5A的直流电源就能保障此段1.6公里的振动电缆及设备的正常运行。

微波器可以安装在入口处，由室外微波对射探测器、报警主机、电源和通信总线组成。基于产品接口的兼容性可以接入微波探测器，由发射器和接收器组成。系统启动后。

一种看不见的立体探测区域(稳定的微波场)，用于监视所要防御的周边区域，当入侵者通过行走、跑、跳、匍匐前进等入侵方式进入探测区域后，微波场受到干扰，当这种干扰超出预先设置的值时，探测器就会发出报警信号，将报警信号发送到主机(如硬盘录像机具有报警输入接口，也可以代替作为报警主机)，联动声光报警器，调用现场相应防区的视频摄像机进行联动。

获取图像，并用硬盘录像机记录保存入侵视频。在电子地图上显示相应的报警点，值班员可根据情况采取相应措施或通过公共广播系统来阻拦非法入侵者。

室内总控部分包括报警管理服务器、周界报警客户端、串口服务器等。其中，报警管理服务器主要负责收集和处理报警信息及相关设备的联动；周界报警客户端显示报警点的位置信息，不仅可以设置GPS背景地图，也可以建立报警装置与实际报警设备配置一致的警报布局图。

用户可以任意在该图上通过软件对防区进行划分，撤防报警布防，设置报警参数等；串口端端是16个户外报警系统的报警信息，经RS422接口分别转换为 TC/TP接口形式，通过安防专用网络与报警管理服务器进行通信。

振动电缆各小系统通过光纤路由，汇聚到串口服务器，并与安防专网相连，报警管理服务器通过网络接入串口服务器，接收并处理前围界各部分的报警信号；报警客户端也通过网络接入报警服务器。

周边各段振动电缆系统通过4芯通信电缆将422报警信号传送至附近围边界的设备箱内，422信号经光端机传送至中控室的光端机，再与串口服务器相连。

当有人爬铁丝网时，前端处理器可以基于振动检测报警事件，服务器可以收到报警信号并发出声光报警。

首先，报警器会在监视器上显示非常醒目的闪烁红点，在电子地图的报警地点闪烁，在监视器下，将准确标出报警位置数据。

与此同时，该报警定位信息将发送到电视监控系统、广播告警系统以及灯光辅助照明系统，以实现各系统之间的联动。

视频监控系统可以根据报警定位信息，自动选择报警现场摄像机，在1秒钟内快速指向事件发生地点，获取入侵现场清晰的特写图像，实现报警现场图像复核。

根据报警定位信息，广播报警系统接收报警系统的控制，在1秒内自动打开入侵现场的喇叭，以语言、警号和各种声音覆盖以入侵地点为中心的特定区域的广播报警。通过声音方式指向性很强的警告和驱离入侵者。

灯饰系统还根据这一精确的报警定位信息，接受报警系统的控制，在1秒钟内迅速自动点亮特定地点的灯泡，照亮25米以内的区域，协助控制室值班员通过摄像机清晰地看到入侵人员，并在暗处标示出报警地点，协助巡逻员判断入侵地点，直奔目的地。
