Poe级联摄像头有哪些？能传输多远，级联多少级？

第一个大家都知道，监控工程摄像机多的情况需要级联。所以一根杆子上有几个点要串联起来？需要连接多台摄像机？户外的监视摄像机要传送400米远？这对初学者来说很烦恼。

在监控工程中存在着许多远景、多点位串行的需要，传统的供电方式仍然是由供电设备输出网线直接向终端摄像机输出，造成大量线材浪费和施工麻烦。

类似于这类项目，建议选择双网口级联摄像头，简单易用。以下是我们的级联摄像头。

一、双网口级联 VS 普通PoE摄像机

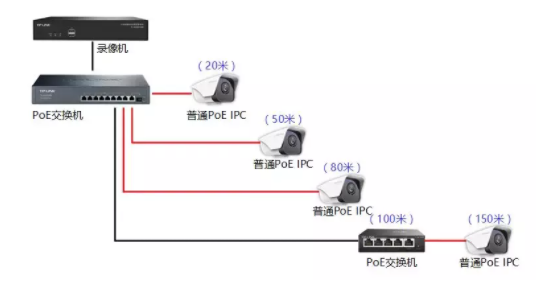

传统的Poe监控组网方案:Poe交换机集中为摄像机供电，要求每台摄像机与交换机连接，单条线路不能超过100米。在某些情况下，有更多的限制和消耗线路。

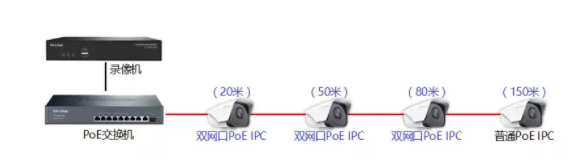

双网口PoE级联摄像机监控组网方案：只需要网线串联，即可实现多个点位远距离监控。

相比传统的PoE监控组网方案，双网口PoE级联摄像机监控组网更省事、省时、省劲、省钱。

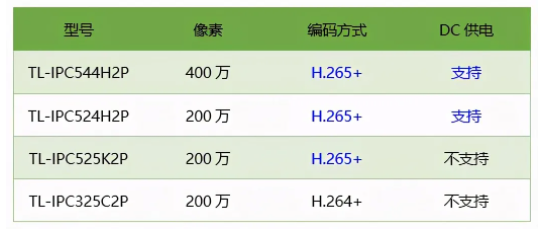

二、有哪些级联摄像机可选？

三、有哪些级联使用方法？

双网口PoE级联IPC支持级联使用，在多种场景下赋予该产品多样化的使用方法。如何使用？

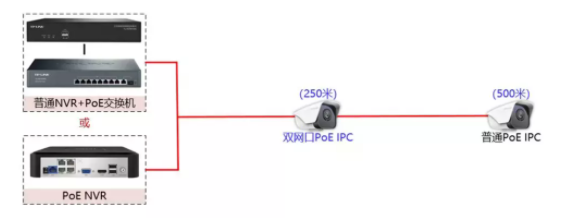

1、500米长距离级联

两级摄像头时，最大线长250米，最长500米。例如，在鱼塘、野外等环境中，可以使用超长距离级联。

PoE NVR/PoE开关需要支持设置为10 Mbps模式；上述数据是用六种无氧铜网测量的，网线质量会影响级联距离，劣质网线可能导致级联距离严重缩短。

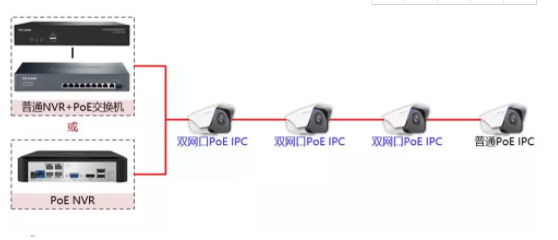

2、单点级联

这类层叠方法最常用，可采用等距级联或非等距级联，其级联数目可达4级。

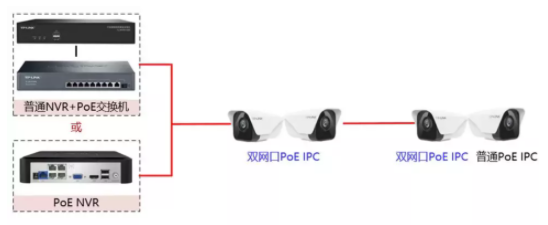

3、双点级联

这种级联方式是一种特殊的非等距单点级联，双网口IPC通过短跳线连接。

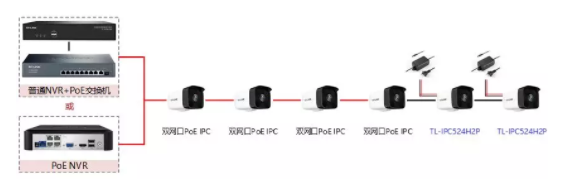

4、PoE/DC供电混合级联

802.3 at供电单口最大功率为30 W，单 IPC功率约为7 W，考虑到网线的线损，802.3 at单端口最大级联 IPC不超过4个。

如果前端Po/PofEVR仅支持802.供电，则单端口级联IPC数量不超过2个。因此，当单个端口需要串联超过4个IPC时，可以使用支持DC供电的TL-IPC525H2P进行串联，例如：

在同一环境下可以参考以上方式灵活搭配，实现多样化监控。

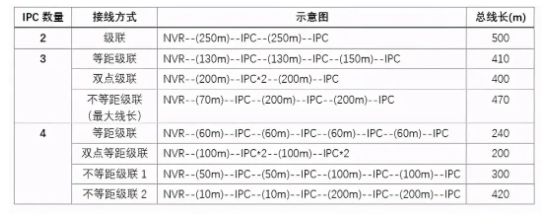

四、级联距离推荐表

为更好地了解双网端口 IPC的使用方法及性能，我们在实验室对双网相机的级联方式及数量进行了实际测试，所用设备如下：

录像机：TL-NVR6104PX进行PoE供电

网线：市面常见的超五类网线，无氧铜材质，线径0.50mm，百米线阻9.5Ω

双网口IPC：TL-IPC525K2P V1.0

测试数据如下：

试验说明：以上数据均采用五种无氧铜网线进行测量，网线质量会影响级联距离，不良的网线会导致级联距离严重缩短。

五、供电设备怎么选择？

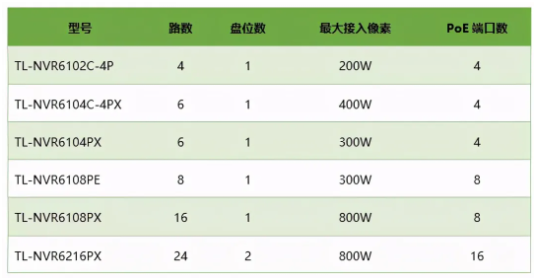

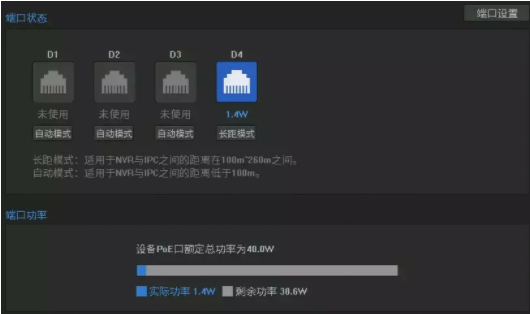

PoE录像机提供 PoE电源管理功能，能对各端口电源进行详细显示，并能一键切换到自动和长距模式。另外，每一个端口都可以设定是否有电源供应、供电优先级和供电最大功率。

PoE视频和双网PoE级联IPC是一对黄金组合，完美解决了超市、店铺、仓库、鱼塘、农田、围栏等环境的问题。包括:型号Poe视频机包括:

除了POE交换机，还可以搭配标准POE交换机进行远程传输和供电。我公司丰富的POE交换机产品线可供各类工程环境选择，规格极其丰富。

六、使用注意事项

1、双网口PoE级联IPC的OUT口只能连接支持PoE供电的IPC，不能连接电脑或不支持PoE供电的IPC，以免烧坏设备；

2、最后一级IPC建议选用普通PoE IPC，如使用双网口PoE级联IPC则需要对OUT口做好防水，避免进水短路导致整个线路工作异常；

3、双网口PoE级联IPC在通电时，OUT口输出电压在50V左右，为避免电击，建议安装双网口PoE级联IPC时，先连接好线路再使用PoE交换机对第一级IPC进行供电。
