数据中心机房的等电位应该怎么做？需要和静电地板链接在一起吗？

一、等电位连接概述

二、等电位连接做法

（一）接地系统构建

1. 接地体选择与安装：
   • 垂直接地体通常选用热镀锌角钢、钢管等。角钢规格一般不小于 50mm×50mm×5mm，钢管壁厚不小于 3.5mm，长度 2.5m 左右。按设计间距（通常不小于 5m）垂直打入地下，顶端距地面 0.6 - 0.8m。
   • 水平接地体常用热镀锌扁钢，规格不小于 40mm×4mm。沿接地体周围敷设，与垂直接地体可靠焊接，形成接地网。
2. 接地电阻要求：数据中心机房接地电阻一般要求不大于 1Ω。通过合理布置接地体，增加接地体数量、改善土壤导电性能（如使用降阻剂）等措施，确保接地电阻满足要求。

（二）等电位联结带设置

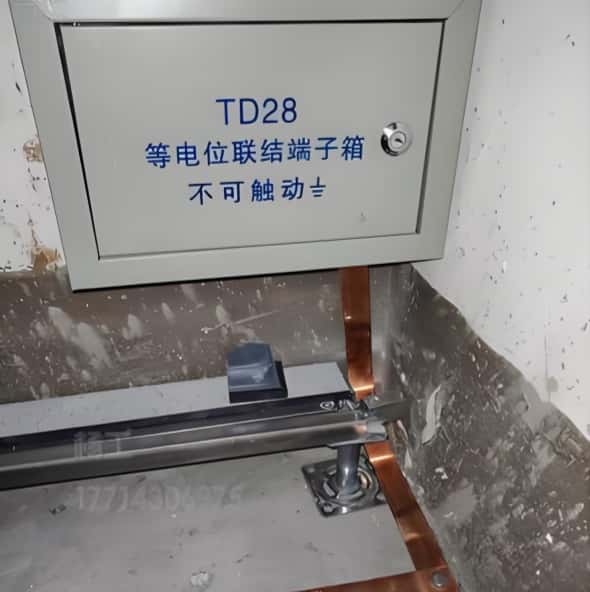

1. 总等电位联结带（MEB）：在机房进线处附近设置总等电位联结带，一般采用铜板或扁钢制成，厚度不小于 6mm。将进入机房的金属管道（如水管、电缆金属外皮等）、建筑物金属构件（如柱子主筋）以及电源进线的 PE 线等，通过螺栓连接或焊接方式与 MEB 可靠连接。
2. 局部等电位联结带（LEB）：在机房内设备较为集中区域，如服务器机柜区、UPS 电源区等，设置局部等电位联结带。LEB 同样采用铜板或扁钢，厚度不小于 4mm。将该区域内设备的金属外壳、金属框架、静电地板支架等与 LEB 连接。

（三）设备连接

1. 电气设备：机房内各类电气设备，如服务器、配电柜、空调等，其金属外壳通过黄绿双色铜芯线（截面积不小于 4mm²）与附近的等电位联结带连接。连接应牢固，确保电气通路良好。
2. 金属管道：机房内的各类金属管道，如消防水管、空调冷凝水管等，每隔一定距离（一般不超过 30m）与等电位联结带连接，防止管道产生电位差引发安全事故。

三、与静电地板的连接

（一）连接必要性

1. 人员安全：静电地板在日常使用中可能积累静电，若不与等电位系统连接，当人员接触地板时，可能因静电放电产生电击，连接后可将静电导入大地，保障人员安全。
2. 设备保护：静电放电可能对机房内敏感电子设备造成损害。将静电地板与等电位连接，可有效消除静电对设备的潜在威胁，提高设备运行稳定性和可靠性。

（二）连接方式

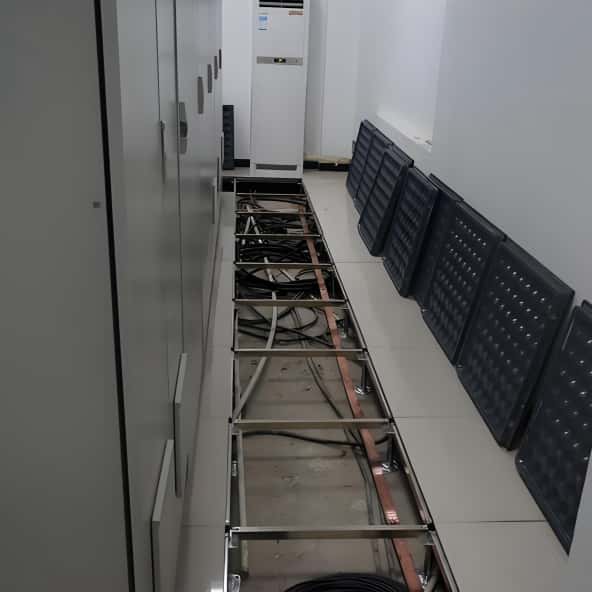

1. 支架连接：静电地板通常通过金属支架支撑。将金属支架底部与局部等电位联结带进行可靠连接，可采用焊接或螺栓连接方式。焊接时要保证焊缝质量，避免虚焊；螺栓连接则需加弹簧垫圈等防松措施，确保连接牢固。
2. 跨接连接：对于相邻的静电地板，使用铜编织带或扁钢进行跨接，跨接导体截面积不小于 6mm²。跨接处应做好防腐处理，保证静电能在地板间顺畅传导，最终通过支架导入等电位系统。
