综合布线验收不合格？这10个福禄克测试指标你必须掌握【2026工程实战指南】

发表时间：2026-03-06 人气：307

"验收又没过，整层楼的网线都要返工！"——这是弱电工程师最怕听到的话。在南京某金融大厦项目中，因忽视永久链路测试标准，导致价值87万元的综合布线工程被迫整改。作为从事智能化弱电行业15年的技术总监，我整理了这份基于GB50312-2024标准的实战指南，帮你彻底搞懂福禄克测试的核心指标，避免踩坑。

一、验收前准备清单

1.1 文档核验

• 施工图纸与现场一致性检查
• 线缆标识系统完整性确认（TIA-606-B标准）
• 隐蔽工程验收记录
• 材料合格证及检测报告

1.2 测试环境准备

• 温度控制：测试时环境温度应控制在20±5°C
• 湿度要求：相对湿度30%-75%，避免凝露
• 静置时间：线缆敷设完成后至少静置48小时

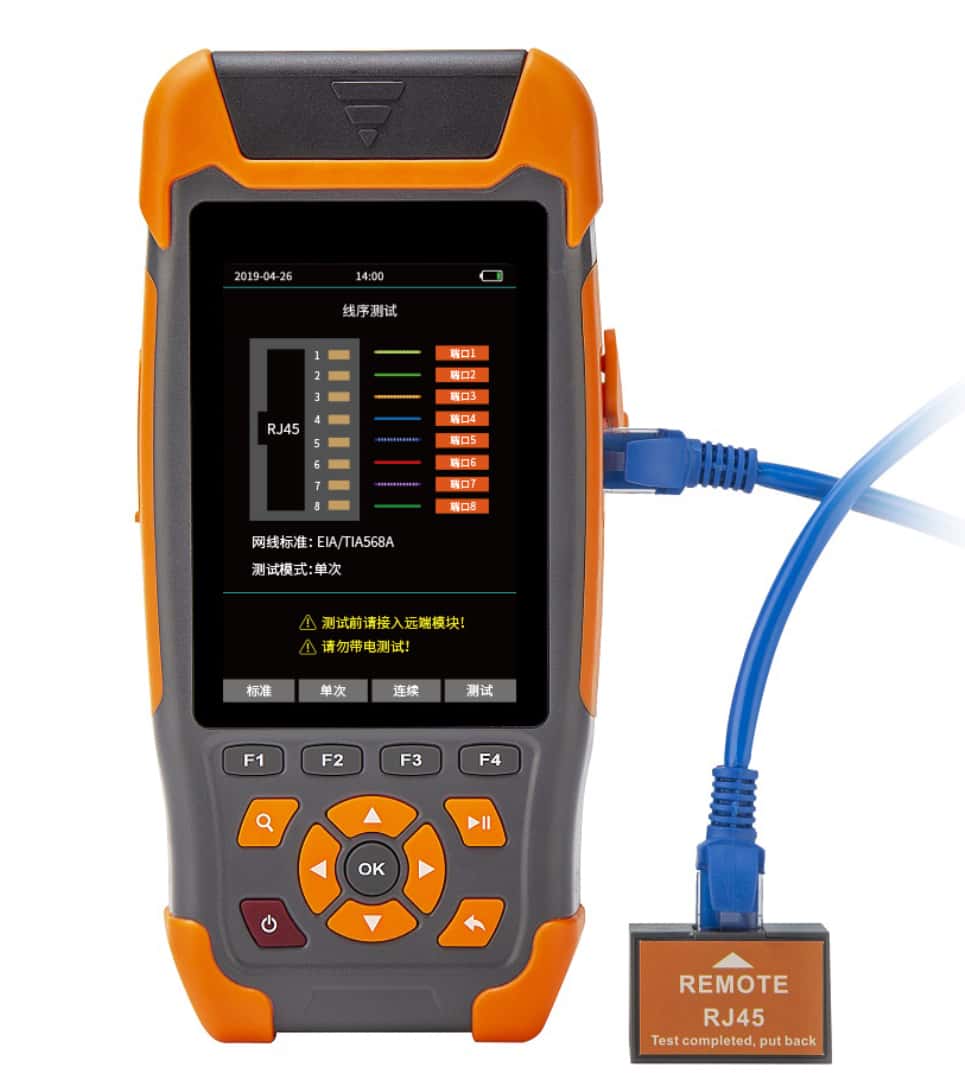

• 测试仪器：推荐Fluke DSX-8000或同等级认证测试仪

二、10个核心测试指标详解

2.1 近端串扰（NEXT）

指标定义：衡量相邻线对之间信号干扰的程度
标准阈值：
• Cat5e @100MHz：≥30.1dB
• Cat6 @250MHz：≥39.9dB
• Cat6A @500MHz：≥41.8dB
实测建议：
• 余量应≥3dB才算合格
• 重点关注配线架端和模块端
• 若NEXT失败，检查端接工艺和线缆弯折半径

2.2 远端串扰（FEXT）

指标定义：发送端信号对远端接收线对的干扰
计算公式：ELFEXT = FEXT - 插入损耗
常见问题：
• 长链路中FEXT影响更显著
• 建议优先解决NEXT问题，通常FEXT会同步改善

2.3 回波损耗（Return Loss）

指标定义：阻抗不匹配导致的信号反射
关键影响因素：
• 连接器端接质量
• 线缆弯曲半径（≥4倍外径）
• 配线架与模块的兼容性
Cat6A标准要求：≥20dB @500MHz

2.4 插入损耗（Insertion Loss）

指标定义：信号在线缆传输过程中的衰减
计算公式：总损耗 = 线缆损耗 + 连接器损耗 + 配线架损耗
典型值参考：
• Cat6 @100m：≤21.3dB (100MHz)
• Cat6A @100m：≤20.9dB (500MHz)

2.5 传输时延（Propagation Delay）

指标定义：信号从发送端到接收端的时间延迟
标准要求：
• 永久链路：<498ns (Cat6)
• 线对间时延偏差：<45ns
工程意义：
• 影响PoE供电稳定性
• 10G以太网对时延敏感

2.6 等电平远端串扰（ELFEXT）

指标定义：FEXT与插入损耗的比值，消除长度影响
适用场景：
• 长距离链路测试
• 多链路并行评估

2.7 衰减串扰比（ACR-N / PS ACR-N）

指标定义：NEXT与插入损耗的差值
意义：
• ACR越高，信噪比越好
• 10GBase-T要求ACR-N≥0dB

2.8 直流环路电阻

测试目的：检测线缆是否存在短路或断路
标准要求：
• Cat6：<25Ω/100m
• 实测值应与设计值偏差<10%

2.9 长度验证

测量方法：
• TDR时域反射法
• 精度：±(1m + 4%)
注意事项：
• 长度≠布线路径长度
• 包含预留余量（工作区：0.3-0.6m）

2.10 屏蔽完整性（STP/SFTP适用）

测试项：
• 屏蔽层连续性
• 接地电阻（<1Ω）
• 屏蔽效能验证
高频应用必测：
• 数据中心10G/25G/40G应用
• PoE++（90W）供电场景

三、3大常见误区解析

误区1：混淆信道测试与永久链路测试

错误做法：用信道标准测试永久链路
正确理解：
• 永久链路：90m固定链路，适用于隐蔽工程验收
• 信道：100m含跳线，适用于整体验收
工程建议：
• 隐蔽工程验收必须用永久链路测试
• 最终验收采用信道测试

误区2：忽视测试环境温湿度

真实案例：某项目冬季施工，测试时温度8°C，NEXT余量仅1.2dB。待温度回升至20°C后复测，余量达4.8dB。
标准要求：
• 测试温度：20±5°C
• 温度系数：0.4%/°C（对插入损耗影响显著）

误区3：跳过自环测试

自环测试目的：
• 验证测试仪自身准确性
• 确认跳线质量
• 排除测试系统误差
操作步骤：
1. 使用原厂校准跳线
2. 设置参考基准
3. 记录基准值存档

四、验收报告标准化模板

一份完整的测试报告应包含：
1. 基本信息
   • 项目名称、地点
   • 测试日期、环境温湿度
   • 测试人员、审核人员
2. 测试仪器信息
   • 设备型号（如Fluke DSX-8000）
   • 序列号
   • 校准有效期
   • 软件版本
3. 测试结果汇总
   • 测试链路总数
   • 合格/不合格数量
   • 合格率统计
4. 不合格项整改记录
   • 故障点定位
   • 原因分析
   • 整改措施
   • 复测结果
5. 附件
   • 原始测试数据文件（.flw/.csv）
   • 点位分布图
   • 问题点位照片

五、结论与预防建议

综合布线验收不是走过场，而是对整个弱电系统质量的最终把关。掌握这10个福禄克测试指标，能让你在验收现场从容应对。
预防性建议：
1. 施工阶段严格把控端接工艺
2. 每批次线缆进场必做进场检验
3. 隐蔽工程验收合格后再封闭
4. 预留10%的测试余量应对边缘值
5. 建立完整的测试档案备查
