30㎡算力中心机房电力扩容方案

发表时间:2025-07-08 人气:5174

一、项目背景

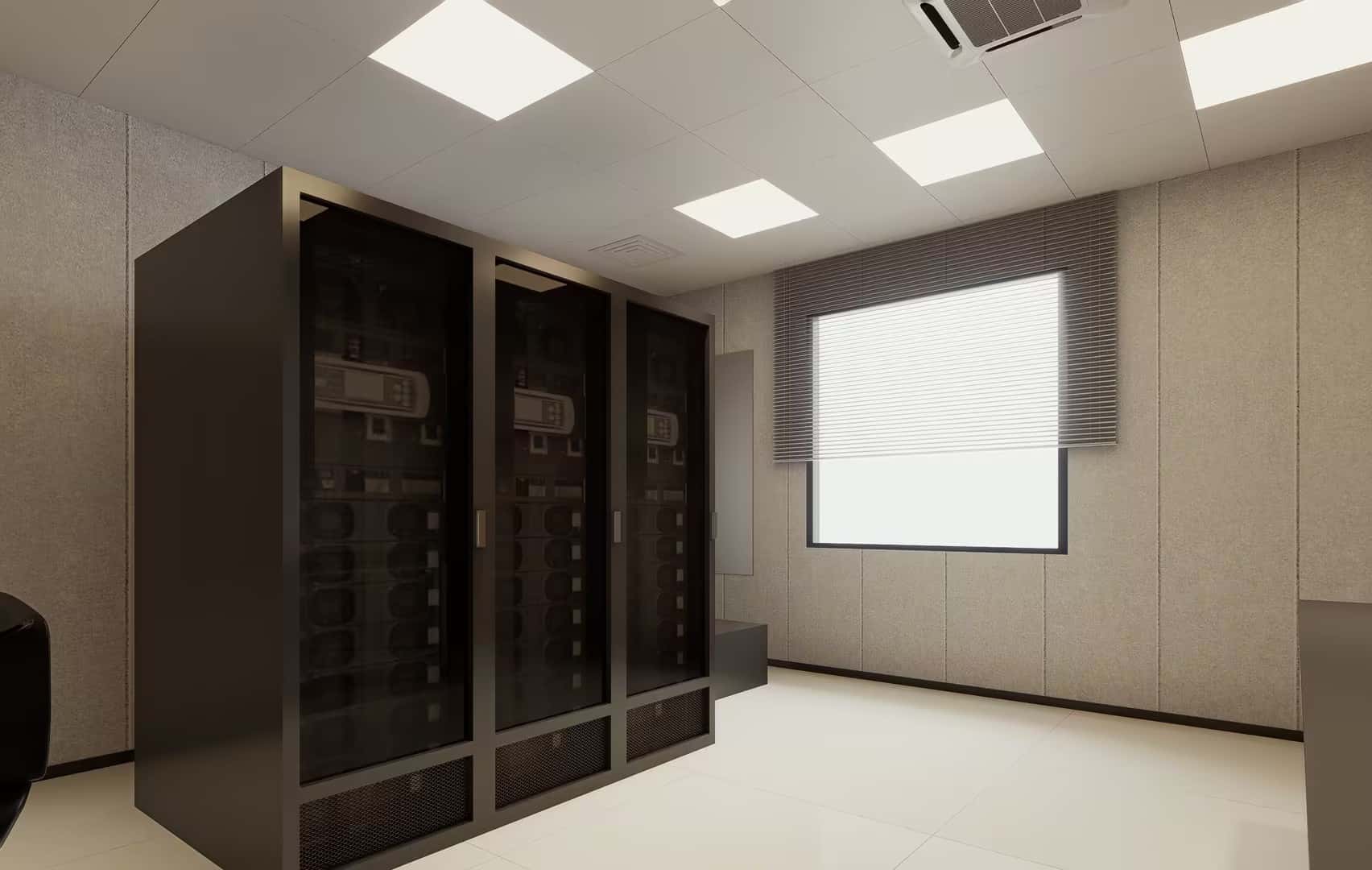

现有的 30㎡小机房计划升级为算力中心机房,预计总功率达 50KW,当前电力供应无法满足需求,为保障机房算力设备正常运行,需进行电力扩容。


二、现状分析

  1. 现有电力供应:目前机房市电接入容量为 [X] KW,进线电缆规格为 [具体规格],配电柜内开关额定电流为 [具体电流值] A,UPS 系统容量为 [X] KVA,电池组后备时长 [X] 小时。
  2. 存在问题:现有电力容量远低于算力中心机房预计的 50KW 功率需求,无法支持新增算力设备的运行。同时,随着功率提升,现有电缆、开关等设备可能因过载存在安全隐患。

三、扩容需求计算

  1. 功率需求:考虑到未来可能的设备扩展及冗余,按总功率 50KW 计算,并预留 20% 的冗余量,即总需求功率为 50KW ×(1 + 20%) = 60KW。
  2. 电流计算:根据三相电功率计算公式 P = √3UIcosφ(cosφ 取 0.85),计算得出电流 I = 60000W /(√3 × 380V × 0.85)≈ 107A。

四、电力扩容方案

  1. 市电接入扩容
    • 申请增容:向当地供电部门申请将市电接入容量提升至 60KW 及以上,确保供电稳定性和可靠性。
    • 更换进线电缆:根据计算电流,选用规格为 [合适电缆规格,如 YJV - 4 × 35 + 1 × 16] 的铜芯电缆,满足载流量需求,并具备良好的绝缘和机械性能。
  2. 配电柜改造
    • 更换主开关:将配电柜主开关更换为额定电流不小于 125A 的塑壳断路器,确保能够承载扩容后的电流。
    • 增加出线回路:根据算力设备布局和用电需求,合理增加出线回路数量,并配置相应规格的微型断路器,以实现对各设备的有效控制和保护。
    • 优化内部布局:重新规划配电柜内部电器元件布局,确保布线整齐、合理,便于操作和维护。同时,增加必要的电力监测仪表,实时监测电压、电流、功率等参数。
  3. UPS 系统升级
    • 更换 UPS:选用容量为 60KVA 的 UPS 主机,确保能够为机房设备提供稳定的后备电源。采用在线式双变换 UPS 架构,提高电能质量和供电可靠性。
    • 配置电池组:根据所需后备时长(如 2 小时),计算并配置合适数量的电池。选用 [电池品牌及型号,如 12V100AH 铅酸蓄电池],通过串联和并联方式组成电池组,满足 UPS 后备电源需求。同时,配备电池监测系统,实时监测电池状态,及时发现并处理电池故障。
  4. 接地系统优化

    • 完善接地网:对机房接地系统进行全面检查和完善,确保接地电阻不大于 1Ω。采用联合接地方式,将机房内的设备接地、保护接地、防雷接地等统一接入接地网。
    • 增加接地线缆:根据设备布局和功率分布,合理增加接地线缆规格和数量,确保各设备接地可靠。对于高功率算力设备,采用单独的接地支线连接至接地网,减少接地电阻和电磁干扰。

五、施工计划

  1. 准备阶段(第 1 周)
    • 完成电力扩容方案设计和施工图纸绘制,并提交供电部门审核。
    • 采购所需的电缆、配电柜、UPS 主机、电池组、接地材料等设备和材料,并确保按时到货。
    • 组织施工人员进行技术交底和安全培训,明确施工流程、质量标准和安全注意事项。
  2. 市电接入施工(第 2 - 3 周)
    • 在供电部门指导下,进行市电接入线路改造,包括电缆敷设、电缆头制作和接入等工作。施工过程中需严格遵守电力安全操作规程,确保施工安全。
    • 安装和调试新的计量装置,确保电量计量准确无误。
  3. 配电柜改造与安装(第 4 - 5 周)
    • 对原有配电柜进行断电、拆除相关部件等工作。在拆除过程中,需做好标记和记录,以便后续安装。
    • 安装新的配电柜主开关、出线回路断路器、电力监测仪表等电器元件,并进行布线和接线工作。接线过程中需确保连接牢固、接触良好,避免出现虚接、短路等问题。
    • 对配电柜进行整体调试,检查各开关、仪表的功能是否正常,电压、电流等参数显示是否准确。
  4. UPS 系统安装与调试(第 6 - 7 周)
    • 将 UPS 主机安装至指定位置,并进行固定和连接。连接 UPS 主机与配电柜、电池组之间的电缆,确保电缆规格合适、连接正确。
    • 按照设计方案安装和连接电池组,注意电池的正负极连接和串联、并联方式。安装完成后,对电池组进行初次充电,确保电池组充满电。
    • 对 UPS 系统进行调试,设置 UPS 的运行参数,如输入输出电压、频率、电池充电参数等。进行 UPS 带载测试,检查 UPS 在不同负载情况下的运行稳定性和输出电能质量。同时,测试 UPS 的市电断电切换功能和电池后备时长,确保满足设计要求。
  5. 接地系统优化施工(第 8 周)
    • 对机房接地网进行开挖检查,如有腐蚀、损坏等情况,及时进行修复和更换。
    • 根据设计方案,增加接地线缆的敷设,确保各设备接地连接可靠。在接地线缆连接过程中,需采用焊接或压接等可靠连接方式,并做好防腐处理。
    • 对接地系统进行全面测试,测量接地电阻是否符合要求。如接地电阻不达标,需采取增加接地极、更换接地材料等措施进行整改,直至接地电阻满足不大于 1Ω 的要求。
  6. 系统测试与验收(第 9 周)
    • 对整个电力系统进行全面测试,包括市电接入、配电柜、UPS 系统、接地系统等。测试内容包括电压、电流、功率、频率、电能质量、UPS 切换时间、电池后备时长、接地电阻等参数的检测,以及各设备的启动、停止、保护等功能的测试。
    • 邀请供电部门、专业检测机构和机房使用方共同进行验收。对验收过程中发现的问题,及时组织施工人员进行整改,确保电力系统符合设计要求和相关标准规范。
  7. 试运行与培训(第 10 周)
    • 电力系统验收合格后,进行为期一周的试运行。在试运行期间,密切监测电力系统的运行状态,及时处理出现的问题。
    • 对机房运维人员进行电力系统操作和维护培训,使其熟悉电力设备的操作方法、维护要点和故障处理流程。培训内容包括配电柜操作、UPS 系统维护、接地系统检查等方面。

六、预算报价

  1. 设备材料费用
    • 电缆:YJV - 4 × 35 + 1 × 16 电缆 [X] 米,单价 [X] 元 / 米,共计 [X] 元。
    • 配电柜:含主开关、出线回路断路器、电力监测仪表等,[1] 套,单价 [X] 元,共计 [X] 元。
    • UPS 主机:60KVA UPS 主机 [1] 台,单价 [X] 元,共计 [X] 元。
    • 电池组:12V100AH 铅酸蓄电池 [X] 节,单价 [X] 元 / 节,电池监测系统 [1] 套,单价 [X] 元,共计 [X] 元。
    • 接地材料:接地极、接地线缆、铜排等,共计 [X] 元。
    • 其他材料:电缆桥架、线管、螺丝等辅助材料,共计 [X] 元。
    • 设备材料费用总计:[X] 元
  2. 施工费用
    • 市电接入施工:包括电缆敷设、电缆头制作、计量装置安装等费用,共计 [X] 元。
    • 配电柜改造与安装:包括配电柜拆除、电器元件安装、布线接线、调试等费用,共计 [X] 元。
    • UPS 系统安装与调试:包括 UPS 主机安装、电池组安装、系统调试等费用,共计 [X] 元。
    • 接地系统优化施工:包括接地网检查、接地线缆敷设、接地电阻测试等费用,共计 [X] 元。
    • 施工费用总计:[X] 元
  3. 设计与检测费用
    • 电力扩容方案设计:[X] 元。
    • 施工图纸绘制:[X] 元。
    • 电力系统检测与验收:邀请专业检测机构进行电力系统检测和验收的费用,共计 [X] 元。
    • 设计与检测费用总计:[X] 元
  4. 其他费用
    • 施工安全措施费用:包括安全防护用品、警示标志等费用,共计 [X] 元。
    • 临时用电费用:施工期间临时用电产生的费用,共计 [X] 元。
    • 不可预见费用:按总预算的 5% 预留不可预见费用,共计 [X] 元。
    • 其他费用总计:[X] 元
  5. 总预算:设备材料费用 + 施工费用 + 设计与检测费用 + 其他费用 = [X] 元

七、风险评估与应对措施

  1. 施工安全风险
    • 风险:电力施工涉及高压电操作,存在触电、电弧烧伤等安全风险。同时,施工过程中可能因操作不当引发火灾等事故。
    • 应对措施:施工前对施工人员进行全面的安全培训,使其熟悉电力安全操作规程和应急处理方法。在施工现场设置明显的安全警示标志,配备必要的安全防护用品,如绝缘手套、绝缘鞋、安全帽等。严格遵守停电、验电、挂接地线等安全措施,确保施工安全。同时,配备灭火器等消防器材,制定火灾应急预案,定期进行演练。
  2. 设备损坏风险
    • 风险:在设备运输、安装和调试过程中,可能因碰撞、误操作等原因导致设备损坏。
    • 应对措施:设备运输过程中,采取可靠的固定和防护措施,避免设备受到碰撞和震动。在设备安装和调试过程中,严格按照操作规程进行操作,由专业技术人员进行指导和监督。对关键设备,提前购买保险,降低设备损坏带来的经济损失。
  3. 进度延误风险
    • 风险:可能由于设备材料供应延迟、施工过程中遇到复杂问题等原因导致施工进度延误。
    • 应对措施:提前与设备材料供应商签订合同,明确交货时间和违约责任。在施工过程中,建立进度监控机制,定期对施工进度进行检查和评估。如发现进度延误,及时分析原因并采取相应措施,如增加施工人员、调整施工计划等,确保项目按时完成。
  4. 电力系统兼容性风险
    • 风险:新安装的电力设备可能与原有系统存在兼容性问题,影响电力系统的正常运行。
    • 应对措施:在设备选型过程中,充分考虑与原有系统的兼容性,选择同一品牌或兼容性良好的设备。在设备安装和调试过程中,进行严格的兼容性测试,确保新设备与原有系统能够正常配合工作。如发现兼容性问题,及时与设备供应商沟通,寻求解决方案。

声明:本文只做技术研究讨论,请勿用于非法目的,如果恶意使用造成任何法律责任本站概不负责!
