数据中心机房的液冷系统设计是一项复杂且关键的任务，需综合考量液冷技术类型（冷板式、浸没式等）、设备密度以及机房架构等多方面因素。其与机柜、微模块的结合方式遵循特定设计逻辑，绝非简单的 “全封闭” 模式。以下为您详细阐述：

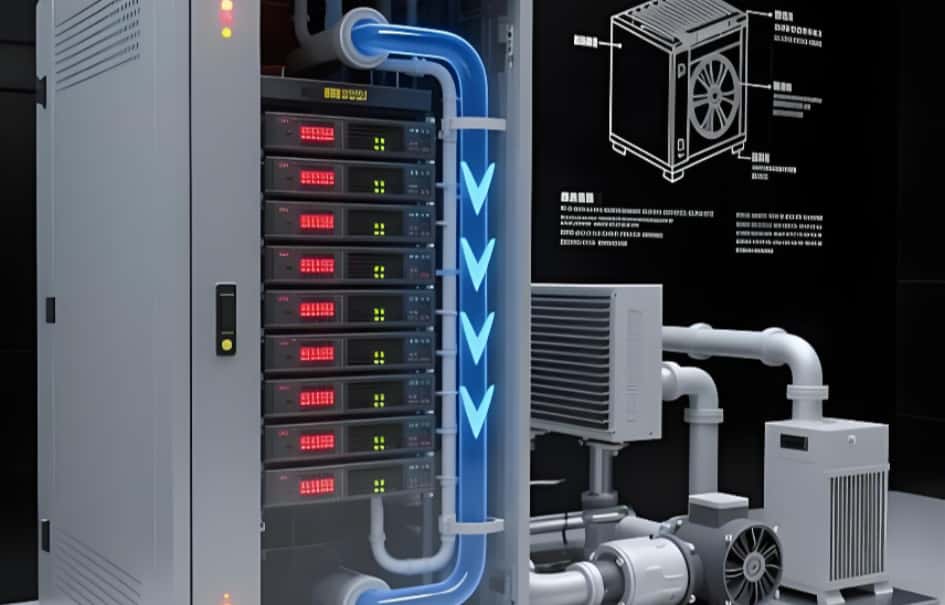

冷板式液冷的机柜无需完全封闭，可保持传统的开放式或冷通道封闭的半封闭形式。服务器采用 “冷板 + 风扇” 的混合散热模式，冷板直接与 CPU、GPU 等高发热密度部件接触，借助液体带走核心热量。而服务器的其他低功耗部件，像内存、硬盘等，依旧依靠机柜内的风冷，或是由机房空调提供辅助散热。
在集成方式上，冷板的进液和出液管路通过机柜侧面或顶部的集液 manifold（分流 / 汇流装置）进行连接，管路使用快插接口，以便于服务器的更换。同时，机柜内部预留好管路走向空间，防止与设备及线缆产生冲突。
这种设计适用于中高密度机柜，功率范围大致在 10 - 30kW / 柜，例如 AI 训练服务器和刀片服务器。并且，它对现有机房改造具有良好的兼容性，无需对机柜结构进行大规模调整。
浸没式液冷采用全封闭的机柜，或者在微模块内构建独立的封闭空间。服务器完全浸没在诸如矿物油、氟化液等不导电的冷却液中。机柜的顶部或侧面集成有换热器（冷排），通过冷却液的自然对流或者泵循环，将热量传递至冷排，随后由外置冷源，像冷水机组、冷却塔等带走热量。
多个浸没式液冷机柜能够组成独立的微模块。模块内配备补液系统、温度传感器以及泄漏检测装置，并与机房总控系统实现联动。例如，当冷却液液位过低时发出警报，温度过高时自动切换备用冷源。同时，模块外壳采用隔热材料，以减少与外界环境的热交换。
机柜设计还需关注关键细节，要预留排气阀，用于排除冷却液中的气泡；设置检修门，方便服务器的取出维护；底部做好防泄漏设计，如安装导流槽并配置泄漏传感器。
喷淋式液冷采用全封闭的耐压机柜，内部布置高压喷淋头，精确地对着服务器的高热部件喷射冷却液，如氟化液。冷却液吸收热量后，通过机柜底部的回液口回收，进入循环系统。机柜需要进行密封处理，防止液体渗漏，并集成防爆、防腐蚀涂层。
该方式适用于超高密度机柜，功率在 40kW 以上 / 柜，常用于超级计算机、密集型 AI 芯片集群等场景。目前，喷淋式液冷多为定制化设计，标准化程度相对较低。
对于冷板式液冷，冷板所使用的液体，如乙二醇溶液，进水温度应控制在 15 - 25℃，与服务器核心部件保持 10 - 15℃的温差，以此避免结露现象的发生。
浸没式液冷的冷却液运行温度不宜超过 50℃，因为氟化液的沸点大约在 60 - 80℃。通过控制换热器的冷排温度，确保冷却液处于单相循环状态，减少挥发。
管路系统采用双路循环，即设置主泵和备泵。当单路出现故障时，能够自动切换，保障系统正常运行。同时，实时监控管路的压力和流量，一旦超过阈值，立即停机保护。
在泄漏防护方面，机柜底部以及微模块地面要涂抹防水涂层，并设置导流槽，同时配备红外或湿度传感器。一旦检测到泄漏，即刻切断液路并发出报警。

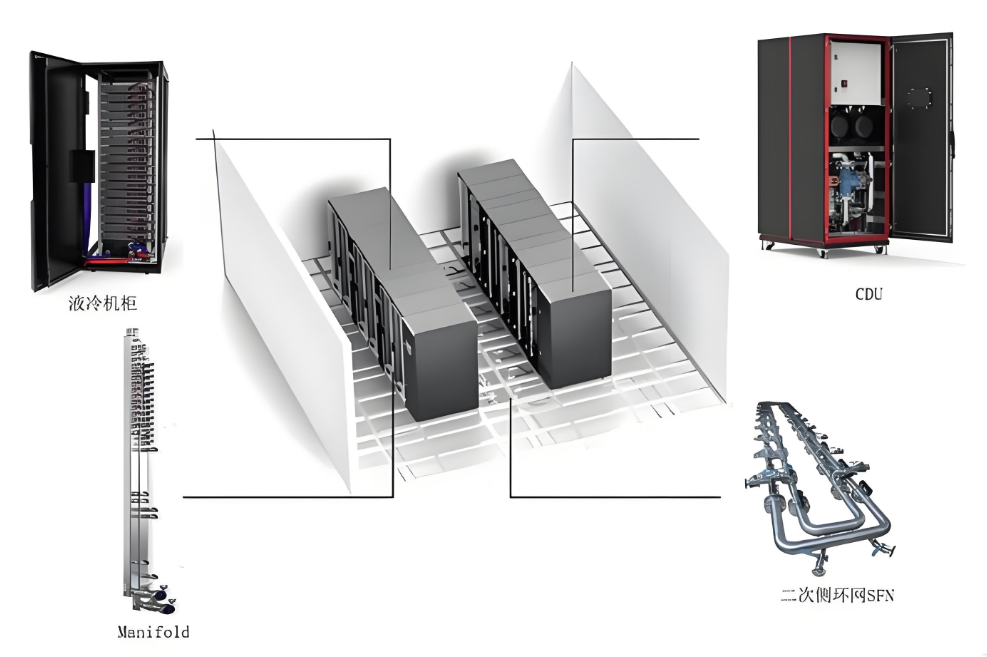

新建机房时，可以将液冷微模块与传统风冷机柜分区布置，共同使用机房的总冷源，如冷水机组。通过分控阀门来调节液冷支路的流量。
对于改造机房，冷板式液冷可尝试利用原有空调的冷冻水系统，但需要先验证水质是否适合冷板使用。而浸没式液冷则需单独新增冷却液循环系统，以免对原有的风冷设备造成影响。
液冷系统的 “封闭性” 并非一概而论，而是取决于散热效率和实际场景需求。冷板式液冷为了与现有架构更好地兼容，故而采用半开放设计；浸没式液冷为降低冷却液与外界的热交换，提高散热效率，必须封闭机柜或微模块。
在实际设计过程中，建议优先考虑 “模块化液冷微模块” 方案，即将冷源、管路、机柜以及监控系统预制为标准化模块。这样在现场安装时，只需连接总管路和电源，既能大幅缩短部署周期，又便于后期依据设备密度灵活增加液冷机柜数量。
与此同时，同步设计运维通道至关重要，例如预留液冷设备的检修空间，以及冷却液的加注 / 更换接口，防止因封闭设计给维护工作带来困难。对于中高密度机房（10 - 30kW / 柜），冷板式与冷通道封闭相结合的混合方案是性价比的优选；而在超高密度场景下，则需一步到位采用浸没式封闭微模块，以平衡散热效率与安全性。
