人体静电检测翼闸系统方案

一、方案适配场景

人体静电检测翼闸系统，适用于电子芯片车间、半导体洁净室、精密仪器实验室等对静电敏感的场所，可强制检测人员静电防护状态，避免静电损伤产品或设备。

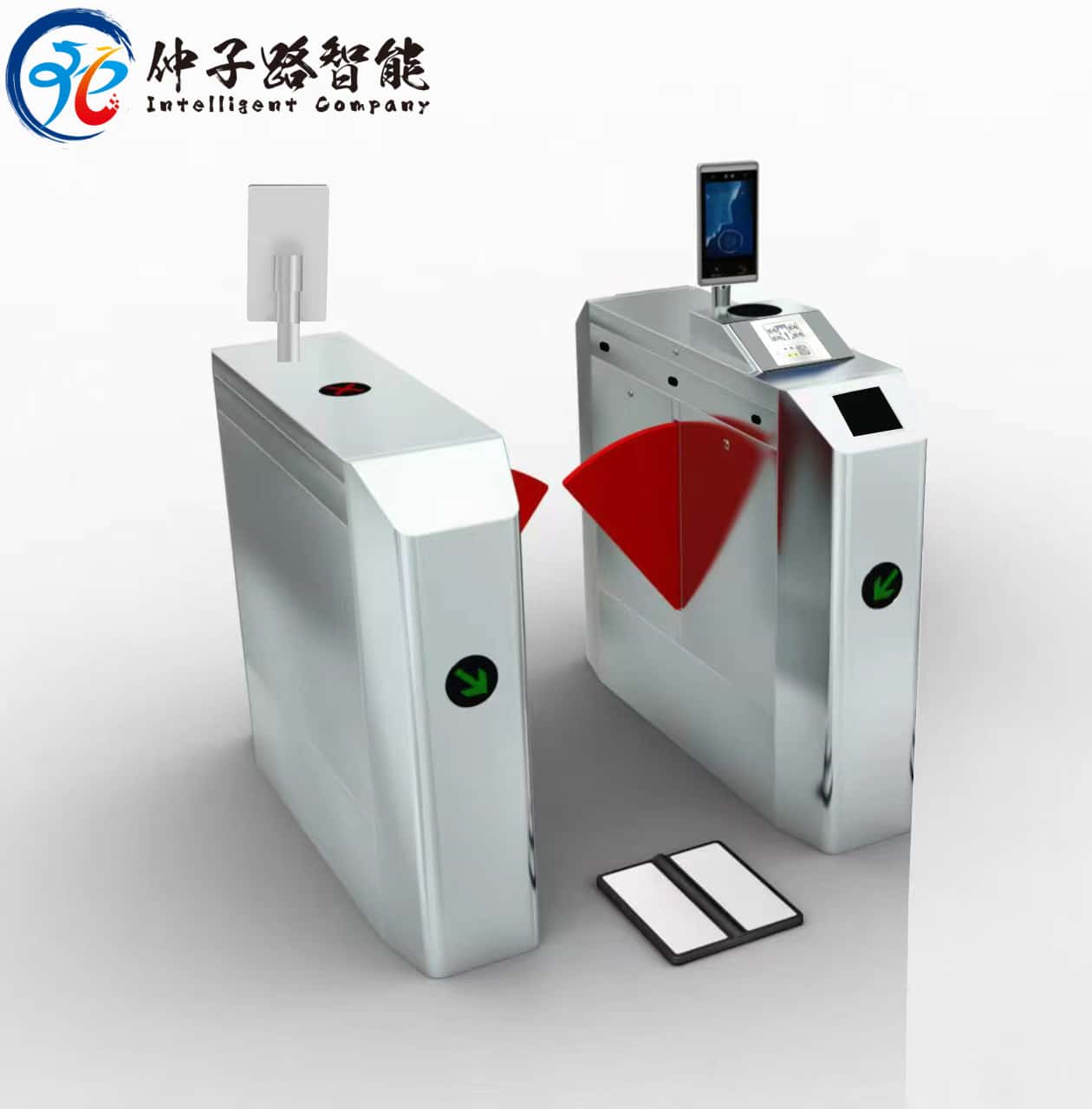

二、系统核心组成（对应图示设备）

1. 双通道翼闸主体
   • 采用 304 不锈钢箱体 + 亚克力透明翼门，配备防夹红外传感器（图示闸机侧面红色警示标识旁），支持双向通行控制。
   • 集成通行指示灯（闸机立柱上的 LED 屏），实时显示 “禁止通行 / 允许通行” 状态。
2. 人体静电检测单元
   • 双脚分离式脚踏板（图中闸机底部双踏板）：区分左右脚测试，符合 ANSI ESD S20.20 国际规范，精准检测防静电鞋的接地阻值。
   • 触控式静电测试仪（集成于闸机中间立柱）：支持防静电手腕带 + 双脚鞋具的组合检测，实时显示电阻值（合格范围：鞋 750KΩ-35MΩ、腕带 750KΩ-10MΩ）。
3. 智能核验终端
   • 闸机顶部配置带屏智能终端（图示设备上方的触控屏），支持刷卡 / 人脸 / 指纹识别身份，同步显示测试结果（如 “左脚鞋阻值异常”“腕带未接地”）。
4. 管理系统
   • 后台软件自动记录每笔通行数据（人员信息、测试时间、静电阻值），支持生成 ESD 测试报表，可对接考勤系统。

三、工作流程（以单通道为例）

1. 人员就位：员工站在对应通道的双脚踏板上，佩戴好防静电腕带并插入测试仪接口。
2. 身份核验：在智能终端刷员工卡 / 人脸验证身份，系统自动启动静电检测。
3. 静电检测：测试仪同步检测 “左手腕带 + 左脚鞋 + 右脚鞋” 的接地阻值，2 秒内完成数据采集。
4. 结果判定：
   • 若三项阻值均在合格范围，闸机翼门自动打开，智能屏显示 “测试通过，允许通行”；
   • 若任意一项不合格（如鞋阻值超标），闸机保持关闭，智能屏显示具体异常项 + 语音提示 “静电检测未通过，请检查防护装备”。
5. 通行与记录：人员通过后闸机自动复位，测试数据同步上传至管理后台存档。

四、核心优势

• 强制检测无漏洞：必须完成 “身份核验 + 静电测试” 双流程才能通行，避免人员规避检测。
• 精准合规：双脚分离测试 + 独立阻值显示，符合国际 ESD 防护标准，杜绝接地盲点。

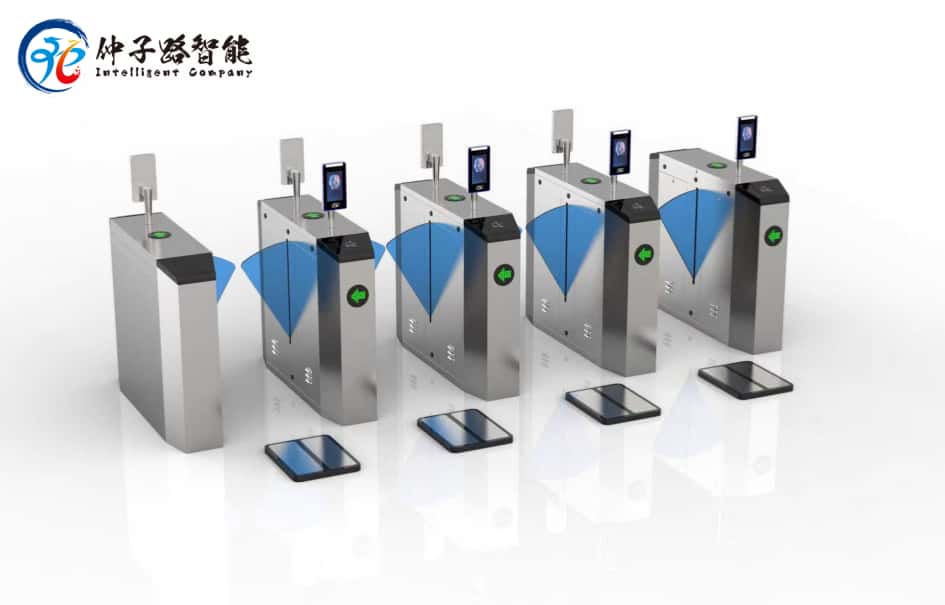

• 高效通行：单通道通行速度达 30 人 / 分钟，双通配置可满足高人流场所需求。
• 智能化管理：全流程数据化记录，支持异常数据追溯、部门测试报表导出。
