园区 / 厂区公共广播与数字广播系统方案

发表时间:2025-02-08 人气:1115

一、系统概述

园区 / 厂区公共广播与数字广播系统旨在为园区或厂区提供全方位、高质量的声音传播服务。该系统具备日常广播、紧急广播、分区广播等功能,可满足园区内不同区域、不同场景的广播需求,如通知发布、背景音乐播放、紧急疏散引导等。

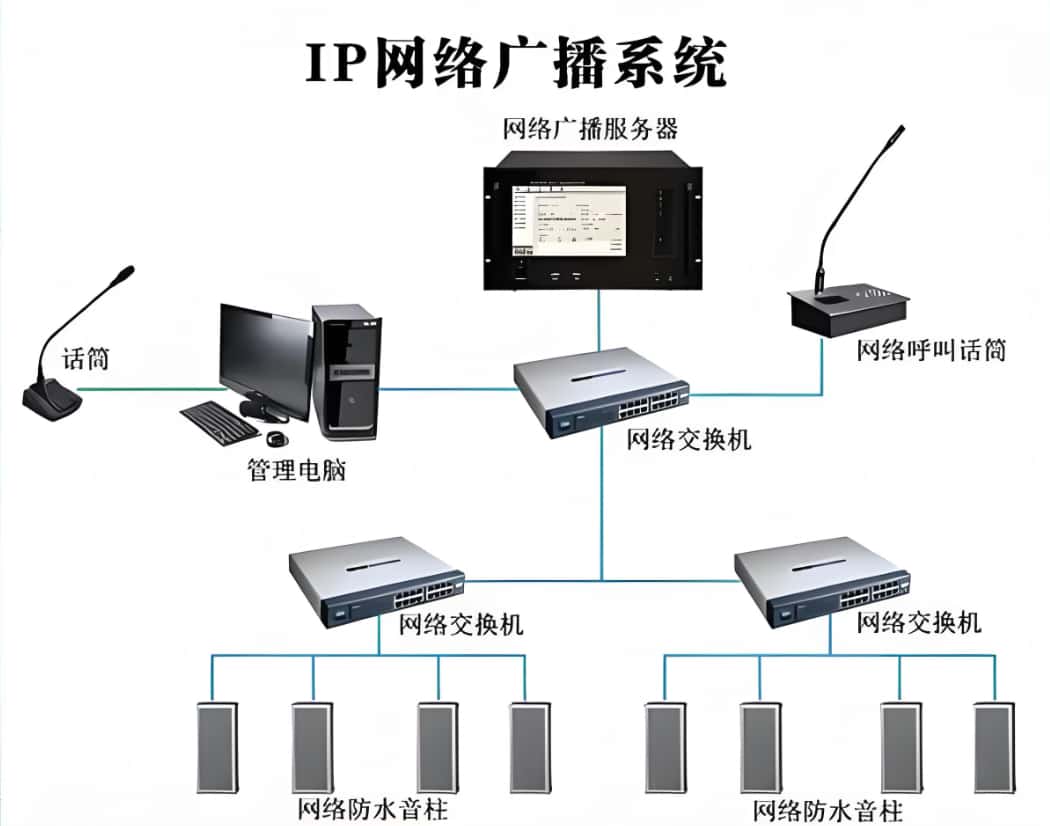

二、系统架构

  1. 广播主机:作为系统核心,采用数字广播主机,具备强大的音频处理、存储和控制功能。可通过网络连接各个区域的广播设备,实现集中管理和远程控制。支持多种音频输入源,如麦克风、CD 播放器、网络音频流等。
  2. 音频传输网络:利用园区 / 厂区现有的局域网进行音频数据传输,采用 TCP/IP 协议,确保音频信号的稳定、高效传输。对于距离较远或有特殊要求的区域,可采用光纤进行网络延伸,保证信号质量。
  3. 功率放大器:根据不同区域的扬声器数量和功率需求,配置相应功率的功率放大器。功率放大器将广播主机输出的音频信号进行放大,以驱动扬声器发声。具有过载保护、短路保护等功能,确保系统稳定运行。
  4. 扬声器:根据不同区域的环境特点和使用需求,选择合适类型的扬声器。

三、扬声器布局




  1. 办公区域:在办公室内,采用嵌入式天花扬声器,均匀分布在天花板上,间距根据房间大小和扬声器覆盖范围确定,一般为 3 - 5 米。这种扬声器安装美观,声音分布均匀,适合播放背景音乐、通知等。在走廊、楼梯间等公共区域,安装壁挂式扬声器,高度一般为距离地面 2 - 2.5 米,每隔 5 - 8 米安装一个,确保声音覆盖无死角,满足人员疏散时的广播需求。
  2. 生产车间:由于车间环境较为嘈杂,需要选择功率较大、声音穿透力强的扬声器。可采用吊装式扬声器,安装在车间顶部,根据车间面积和设备布局合理分布,间距一般为 8 - 10 米。对于一些特别嘈杂的区域,如大型设备附近,可适当增加扬声器数量或提高扬声器功率,以保证广播声音清晰可闻。

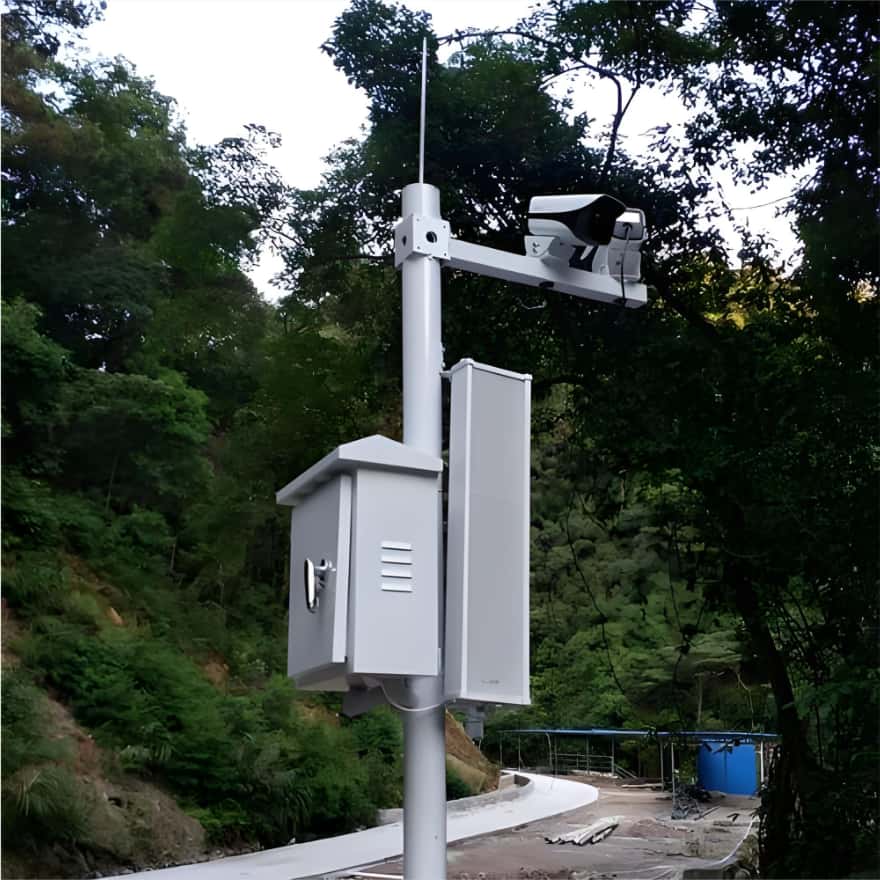

  3. 室外区域:在园区 / 厂区的广场、停车场、绿化带等室外区域,使用防水、防晒的室外音柱。音柱应根据地形和覆盖范围进行布局,一般每隔 10 - 15 米安装一个,确保声音能够覆盖整个室外空间。对于较大的广场或空旷区域,可采用多个音柱组成阵列,以增强声音效果。
  4. 特殊区域:对于一些有特殊要求的区域,如消防控制室、监控中心等,应单独安装监听扬声器,以便工作人员实时监听广播内容。在食堂、体育馆等人员密集且对音质有一定要求的区域,可采用高品质的音箱,提供更好的听觉体验。

四、布线设计

  1. 音频信号线:从广播主机到功率放大器之间,采用专业音频信号线连接。为减少信号干扰,音频信号线应与强电线路分开铺设,保持一定的安全距离(一般不小于 30 厘米)。在布线过程中,尽量避免信号线的弯曲和缠绕,如有必要,应采用大半径弯曲,并使用金属线槽或线管进行保护。
  2. 功率线:功率放大器到扬声器之间的连接采用功率线。功率线的规格应根据扬声器的功率和距离进行选择,以确保能够提供足够的电力驱动扬声器。一般情况下,距离较近、功率较小的扬声器可采用 RVV2×1.0 或 RVV2×1.5 的电源线;对于距离较远、功率较大的扬声器,应采用更粗的电源线,如 RVV2×2.5 或 RVV2×4.0。功率线同样要与音频信号线分开铺设,防止电磁干扰。
  3. 网络线:广播主机与音频传输网络之间通过网络线连接。在园区 / 厂区内部,可利用现有的局域网布线系统,将广播主机接入网络交换机。对于需要单独敷设网络线的区域,应采用超五类或六类非屏蔽网线,确保网络传输的稳定性和高速性。网络线的铺设应遵循综合布线的相关标准和规范,做好线缆的标识和管理。
  4. 光纤布线:如果园区 / 厂区面积较大,部分区域距离广播主机较远,为保证音频信号的高质量传输,可采用光纤进行网络延伸。光纤布线需要专业的施工工具和技术,应选择合适的光纤类型(如单模光纤或多模光纤),并按照光纤布线的标准进行熔接、端接和测试。在光纤两端,通过光纤收发器将光信号转换为电信号,接入网络设备。

五、系统功能

  1. 日常广播:可定时播放背景音乐、新闻资讯、企业宣传等内容,营造舒适、愉悦的工作和生活环境。支持按不同区域、不同时间进行个性化广播设置,满足园区内不同用户的需求。
  2. 紧急广播:在发生火灾、地震等紧急情况时,系统能够自动切换到紧急广播模式,播放预先录制好的紧急疏散语音,引导人员快速、有序地疏散。紧急广播具有最高优先级,可强制打断其他正在播放的广播内容。
  3. 分区广播:可根据园区 / 厂区的功能分区,将广播系统划分为多个独立的区域,实现对不同区域的单独广播或分组广播。例如,可对办公区、生产区、生活区等分别进行广播,提高广播的针对性和效率。
  4. 远程控制:通过网络,管理人员可在办公室或其他远程地点,利用电脑或手机等终端设备,对广播系统进行远程控制。可实现广播内容的选择、播放时间的设置、音量的调节等操作,方便快捷。
  5. 音频采集与监听:系统支持音频采集功能,可通过安装在不同区域的麦克风,实时采集现场声音,并传输到广播主机进行处理和播放。同时,管理人员可通过监听扬声器,实时监听各个区域的广播情况,确保广播效果良好。

六、系统设备清单

  1. 数字广播主机:[品牌及型号],1 台
  2. 功率放大器:[品牌及型号,根据实际功率需求选择],[数量] 台
  3. 天花扬声器:[品牌及型号],[数量,根据办公区域面积计算] 个
  4. 壁挂式扬声器:[品牌及型号],[数量,根据走廊、楼梯间等公共区域长度计算] 个
  5. 吊装式扬声器:[品牌及型号],[数量,根据生产车间面积计算] 个
  6. 室外音柱:[品牌及型号],[数量,根据室外区域面积计算] 个
  7. 监听扬声器:[品牌及型号],[数量,根据特殊区域数量确定] 个
  8. 音频信号线:[规格及长度,根据实际布线需求确定],[若干]
  9. 功率线:[规格及长度,根据实际布线需求确定],[若干]
  10. 网络线:[规格及长度,根据实际布线需求确定],[若干]
  11. 光纤:[规格及长度,根据实际布线需求确定],[若干]
  12. 光纤收发器:[品牌及型号],[数量,根据光纤链路数量确定]
  13. 麦克风:[品牌及型号],[数量,根据实际需求确定] 个
  14. CD 播放器:[品牌及型号],1 台
  15. 网络交换机:[品牌及型号,根据网络规模选择],[数量] 台
  16. 其他辅助设备:如线槽、线管、接线盒、电源插座等,[若干]
以上是一个园区 / 厂区公共广播与数字广播系统的基本方案,在实际应用中,可找南京仲子路智能根据园区 / 厂区的具体需求、预算和现场环境等因素进行适当调整和优化,以实现最佳的广播效果和系统性能。
