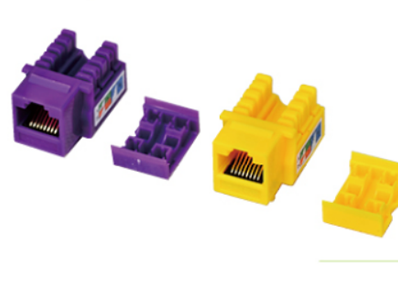

产品介绍
功能特点
传输语音、数据和视频信号
分别适用于D级、E级和EA级信道的各种应用
规格参数
模块长度短,有助于改善NEXT性能
模块的打线部分设计有保护盖,在恶劣的环境中保护内部IDC触点正常工作
模块体采用高抗压阻燃材料,UL94V——0等级,Snap——in简便卡接方式
连接片采用镀金铜合金;IDC采用铜磷合金
模块上标有T568A/568B打线色标,避免不必要的打线误操作常规的模块颜色有:白、黄、蓝、绿、紫
|
电气性能 |
物理性能 |
||
|
物理带宽 |
≥100MHz/250MHz/500MHz |
插拔次数 |
≥1000次 |
|
额定电流 |
1.5A |
端接寿命 |
≥250次 |
|
绝缘电阻 |
≥200MΩ |
线径适用范围 |
实芯单线AWG22~AWG24 多股线AWG26~AWG27 |
|
接触电阻 |
≤1mΩ |
|
|
|
接续电阻 |
20M |
|
|
声明:本文只做技术研究讨论,请勿用于非法目的,如果恶意使用造成任何法律责任本站概不负责!
应用场景
社区弱电工程插座模块,超五类非屏蔽信息插座模块用于小区通信综合布线系统中工作区通信引出端与交接间的配线架之间的布线,以及住宅综合布线系统的用户通信引出端到配线架之间的布线。水平布线是结构话综合布线的主要组成部分。
