产品介绍

本系列百兆光纤收发器采用时分和波分复用技术，通过单模单芯光纤传输8路百兆以太网数据，传输距离远，抗干扰能力强。产品既可以和DS-3D01R型光纤收发器配对使用，也可与交换机百兆网络电口或光口配套，灵活应对多种网络接入和组网需求。

整机参照工业级标准设计，结构坚固、使用方便，工作温度范围宽，可靠性好，适用于园区、道路、厂矿、楼宇等多种监控场景。

功能特性

• 8个10/100BaseT（X）自适应RJ45接口；

• 1个100BaseFX以太网光纤接口，LC接口；

• 单模单纤，传输距离可达20、80公里；

• 支持IEEE802.3、IEEE802.3u、IEEE802.3x网络标准；

• 存储转发交换方式；

• 广播风暴防护；

• 平均无故障时间MTBF≥10万小时；

• 全金属封闭结构，工作温度范围可以达到-30~70 ˚C；

• 工业级设计,安装简便、即插即用。

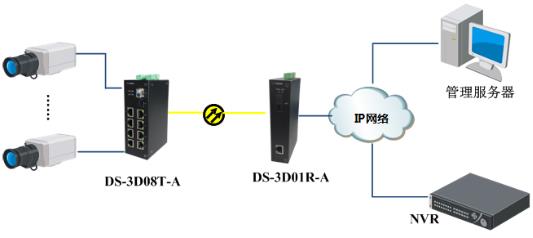

典型应用

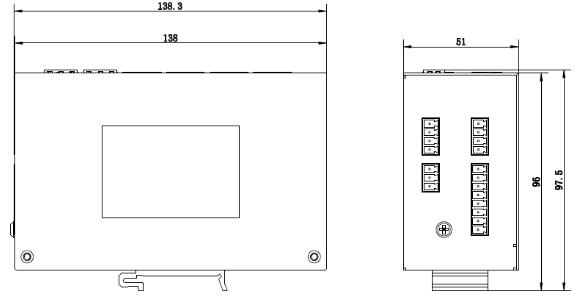

产品尺寸

卡槽尺寸

技术参数：

光学指标

光纤接口、1个LC接口

光纤类型、单模单纤，9/125um

传输距离、-A：0～20KM，-C：0～80KM

输出/输入波长、Tx1310nm/Rx1550nm

发送功率、-A：-7~-15dB、-C：0~6dB

灵敏度、-A：-32dB、-C：-37dB

网络指标

接口数量、8个

接口类型、RJ45，10/100BaseT(X)

标准、IEEE802.3，802.3u，802.3x

处理类型、存储转发

流控、带IEEE802.3x 全双工，背压式流控

优先级队列、4

MAC 地址表、2K

交换容量、1.2Gbps

包转发率、1.3Mpps

内部缓存、1Mbits

LED指示灯

LED指示灯、OPT光纤链路指示灯，PWR电源指示灯

一般规范

反接保护、支持

操作温度、-30~70 ˚C

存储温度、-40～85˚C

供电电源、DC12V/1A

功耗、<6W

相对湿度、5～95%（无凝露）

外壳、金属材质，无风扇

防护等级、IP40

重量、0.4kg

产品尺寸、138.3mm(高)×51mm(宽)×99.5mm(深)

安装方式、DIN卡轨

安规与可靠性

静电抗扰度(ESD)、接触放电：±8KV

空气放电：±15KV

浪涌抗扰度(Surge) 电源端口：线-地±4KV，线-线2KV

网络端口：线-地±4KV，线-线2KV

辐射抗扰度(RS)、场强10V/m（80MHz，2GHz）

传导抗扰度(CS)、电压3V（10KHz，150KHz）

电压、10V（150KHz，80MHz）

电快速瞬变脉冲群(EFT)、电源端口：±4KV

网络端口：±2KV
