摆闸设备调试与安装专业事项是什么？

安装注意事项

请用户在安装前先阅读本使用手册；

必须按顺序正确摆放闸机，每个通道左右闸门均应对齐；

接好系统保护地线 ；

在检查线路连接正确，没有短路的情况下才能进行通电测试；

安装好设备后，必须经过状态检查功能测试合格后，方可投入使用。

安装过程中如有异常现象请即时跟技术人员进行联系解决。

闸机的安装

准备好安装设备的工具（锤钻，膨胀螺丝，活动扳手，内六角扳手一套，螺丝刀，电工胶，剪线嵌）并根据装箱清单清点配件并保管好；

通道数量组成、通道宽度、工作方式，然后在确定的安装位置进行整体规划，准备开始安装；

整好安装设备的地基基面后，把设备按顺序排列；

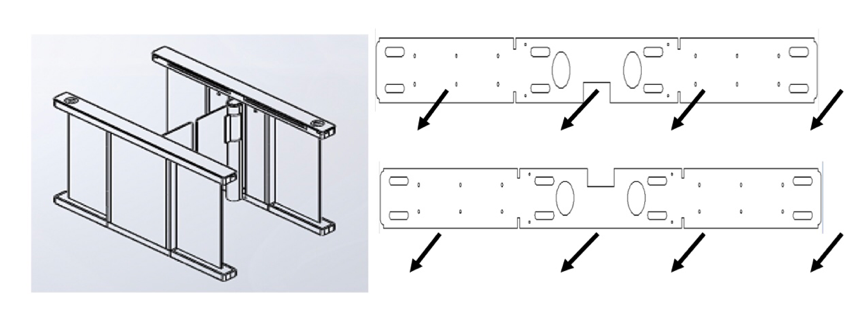

打开门盖在闸机底部标记好膨胀螺栓安装孔，锤钻钻好孔，并预埋M12的膨胀螺丝。

确定走线，挖开线管槽，放入大小合适的PVC线管（强弱电分离），每一个通道将AC220V电源线RVV3芯1.50mm和联机两根RVV8芯0.5mm联机线，门禁网线1根(注意设备上装有门禁或消费控制系统及其他控制系统的需根据现场实际情况铺设相关的线材)分别用PVC线管穿好，可参考提供的图纸进行布线；

将各个机箱搬到相对应的安装位，先逐个对准地脚膨胀螺栓位置；

闸机接线

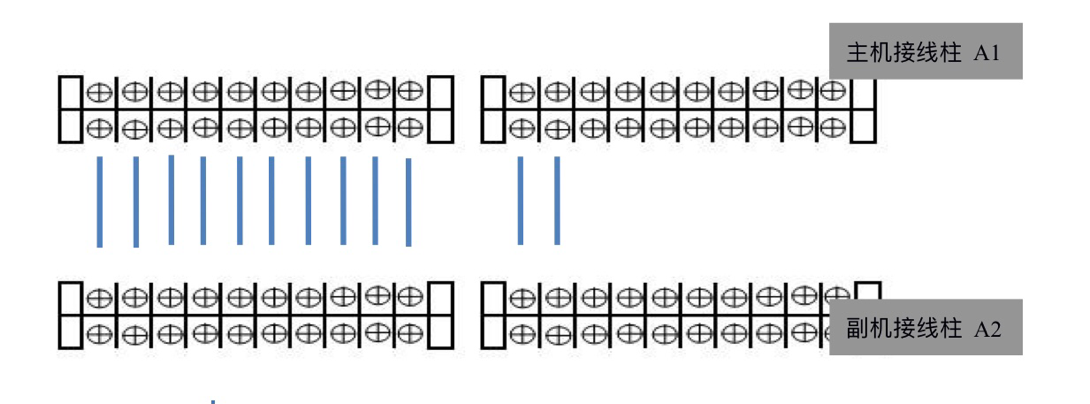

1）通道之间主机与副机联机线接线

主机与副机通过两根RVV8芯 0.5mm联机线一一对应连接；（相同标识联机线接线柱属于同一通道，如 1-1，2-2，3-3

2)  接入 220V 电源主机空气开关接入 220V，并接好保护接地线

3）接入门禁开闸信号线

注意：严禁门禁设备直接在闸机控制板上取电。

4)接入消防信号

常闭Sec Gnd端口闸门敞开，取消闭合闸门关闭

闸机调试

1)检查接线：根据接线图，检查闸机联机线、电源线是否连接正确，确认无误后方可上电，上电过程如果出现异常先断电检查联机线；

2)功能调试：上电后闸机打开关闭再打开最后关闭，此过程为机器自检，最后两声两秒的蜂鸣后自检完成,在此过程中勿遮挡红外,勿站在通道中；

3)未刷卡时进入通道中闸机会报警，如未报警请检查红外是否对齐，可查看

两边红外传感器是否对齐，正常无遮挡情况下，接收端尾部常亮红灯，若接

收端常亮黄灯，表示发射端与接收端的红外没有对准，可摆齐使其对准；

4)门禁继电器开锁时间需设置为0秒或者1秒；

5)当刷有效卡时指示灯变成绿色箭头，如果指示灯指示方向不正确或者进入通道闸门立即关闭并报警，SW1 Gnd ，SW2 Gnd接线对调即可。

6)仔细检查测试确保开关门无异常，指示灯指示灯正确，红外防夹功正常后再投入
