LED电子显示屏显示的几种关键技术

一、图像采集技术

LED对图像的显示利用电子发光系统显示出将数字信号进行图像式转换的结果。专用视频卡JMC-LED应运而生，在PCI总线利用64位图形加速器的基础上形成与VGA、视频功能的统一兼容，使得视频数据叠加VGA数据，完善兼容时的不足。利用全屏方式采集分辨率，使得视频图像可实现全角度分辨加强分辨效果，杜绝边缘模糊问题，可随时缩放和任意移动图像，对不同播放要求都可及时应对。有效分离红绿蓝三色的，提升电子显示屏播放的真彩成像效果。

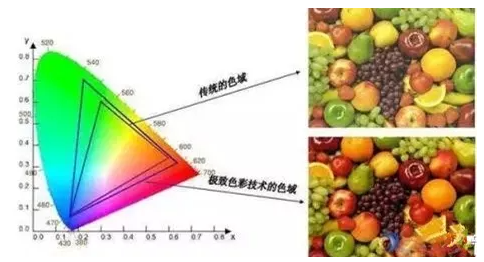

二、真实图像色彩再现

一般情况下，红绿蓝三种颜色组合应满足光感强度比趋于3：6：1；红色成像敏感性更强，因此必须均匀散布空间显示中的红色；因三种颜色光强不同，人们视觉感受中呈现的分辨非线性曲线也不同，所以要利不同光强白光，纠正电视机内部射光；色彩分辨能力因个人差异、环境差异存在不同，需按一定客观指标进行色彩再现。

如：

将660nm红光，525nm绿光，470nm蓝光定位基本波长。

（2）根据光强的实际状况，利用4管或4管以上白光单元进行匹配。

（3）灰度等级为256级。

（4）LED像素必须要以非线性校对处理。可由硬件系统、播放系统软件相配合进行对三基色配管的控制。

三、亮度控制D/T转换技术

利用控制器控制像素的发光，促使其形成驱动的独立性。当需要呈现彩色视频时，必须要有效控制每一像素点的亮度及色彩，并使得扫描操作在规定时间内同步完成。但大型LED电子显示屏的像素点成千上万，这增加了控制的复杂性，增加了数据传输的难度。而利用D/A控制每一像素点在实际工作中是不现实的，此时需要全新的控制方案来满足像素系统的复杂要求。

基于视觉原理分析，像素点的亮/灭比例是人们分析平均亮度的主要依据，有效调节此比例可实现有效的控制像素亮度。而LED电子显示屏中应用此原理时，可将数字信号向时间信号转换，实现D/A之间有效的转换。

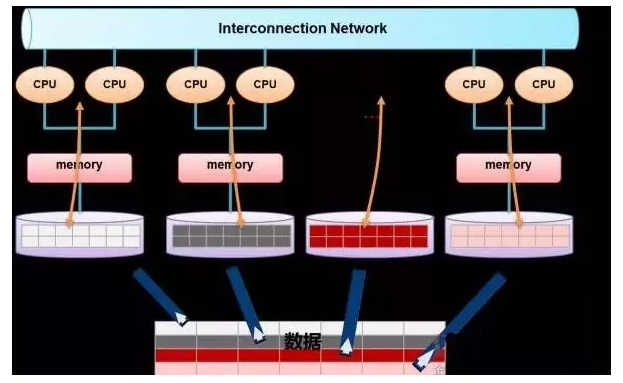

四、数据重构和存储技术

目前，组合像素法、位平像素法是常见的存储器组合方式。组合像素法，即画面上所有像素点位均存放于单个存储体中；另一个为位平面法，即画面上所有像素点位均存放于不同存储体中。其中位平面法优势更明显，有效提升LED屏的最佳显示效果。

经过位平面数据对电路重构，转换RGB的数据，有机结合同权位中不同像素，并利用相邻储存结构进行数据存储。

五、逻辑电路设计中的ISP技术

传统发光二极管电子信息显示屏控制电路主要采用常规数字电路设计完成，对其控制一般采用数字电路组合方式。传统技术在电路设计部分完成后首先进行电路板制作工序，制作完毕开始安装相关元件并调试效果。当电路板逻辑功能无法负荷实际需求时需重新制作，直至其满足使用效果为止。由此可见，传统设计方式不仅在效果上具有一定偶然性，并且设计周期较长，影响各项工序有效展开，当元件出现故障时维修困难，成本高昂。

系统可编程技术（ISP）的出现，用户能可反复修该设计中的不足并自己设计目标、系统或电路板，实现了软件集成化的设计师应用功能，此时数字系统与系统可编程技术结合带来全新应用效果。新技术的导入使用，有效缩短了设计用时，可拓展元件的有限用途，简化现场维护、便于实现目标设备功能。可在系统软件输入逻辑时，忽视所选器件所带来的影响，可随意选取输入元件，或是选择虚拟元件，进行在完成输入后进行适配。

六、专用现实驱动电路

对当前像素管几种方式进行分类主要有：扫描驱动;直流驱动;恒流源驱动。针对不同需求的屏幕，采用的扫描方式是不同的。对于户内点阵块屏，主要采用扫描方式，对于户外像素管屏，为保证其图像的稳定性和清晰度，必须采用直流驱动方式，给扫描装置加上一个恒定电流。早期发光二极管主要采用低压信号串并转换方式，该种方式存在焊点较多。制作成本高昂。可靠性不足等缺点，这些缺点在一定时期内限制了发光二极管电子信息显示屏的发展。
