楼宇自动报警系统如何接线的？

近日，消防相继推出多种二线产品，其中二线火警产品备受关注，技术创新，兼容性更好，可与四线火警产品同时携带在同一某系列火警控制器上，满足项目中不同的选择需求。

火灾自动报警系统接线图

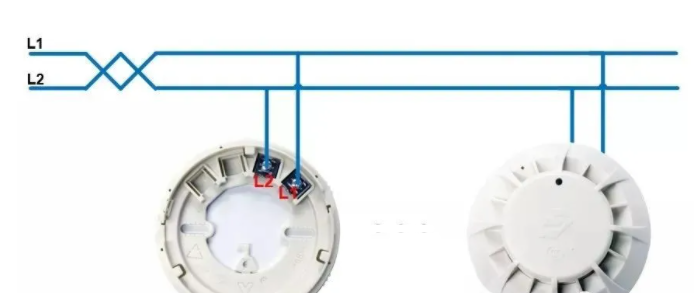

1.探测器类设备接线图

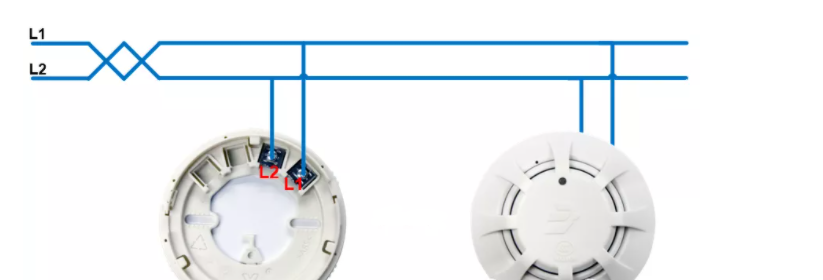

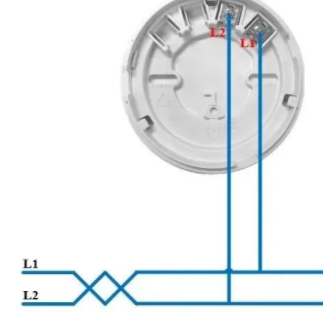

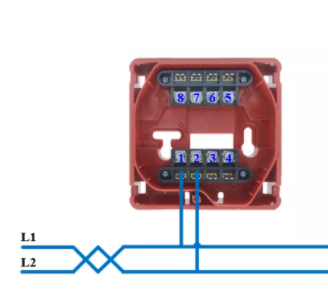

光电感烟火灾探测器

感温火灾探测器

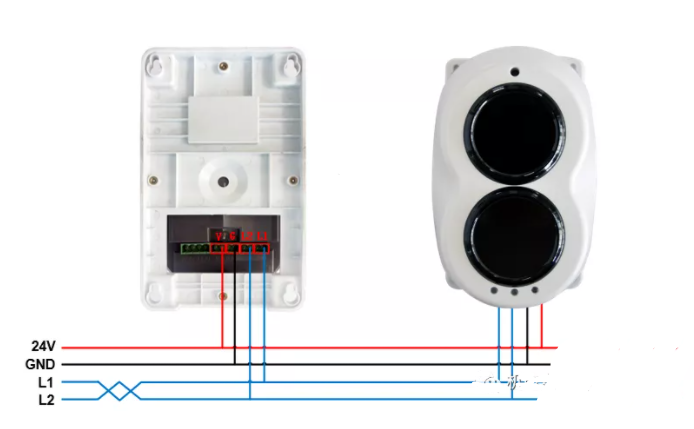

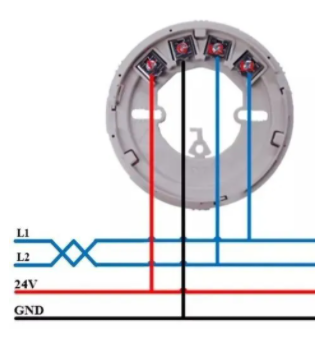

线型光束感烟火灾探测器

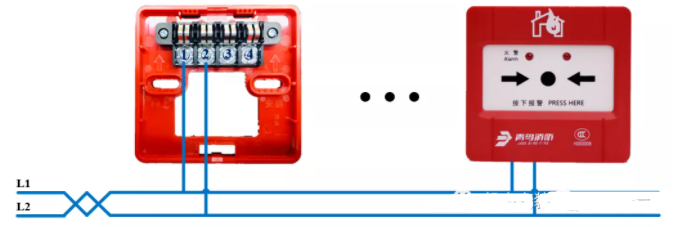

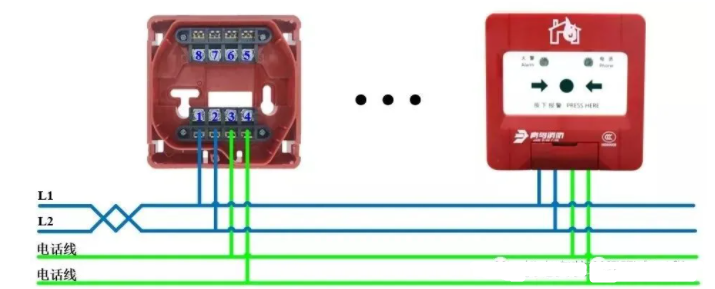

2.报警按钮类设备接线图

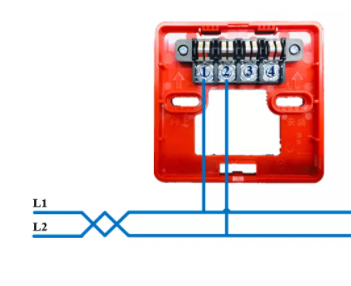

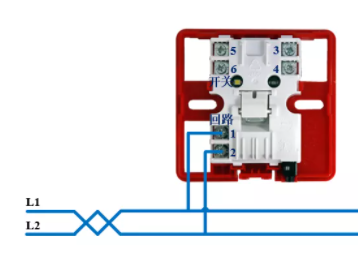

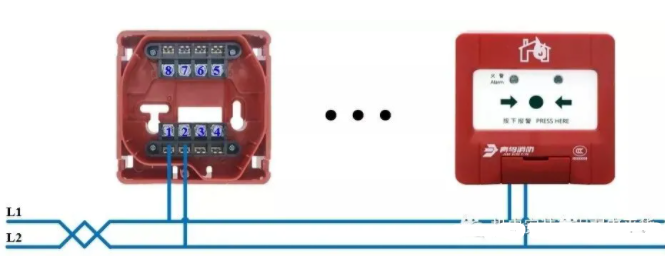

JBF4121A手动火灾报警按钮

JBF4121B手动火灾报警按钮

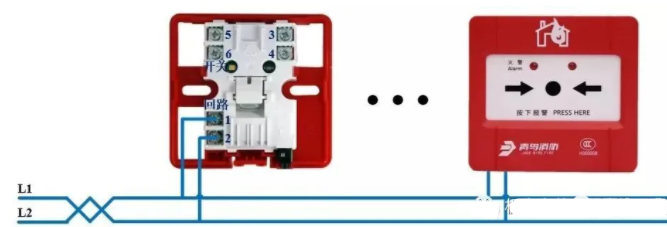

JBF5121手动火灾报警按钮

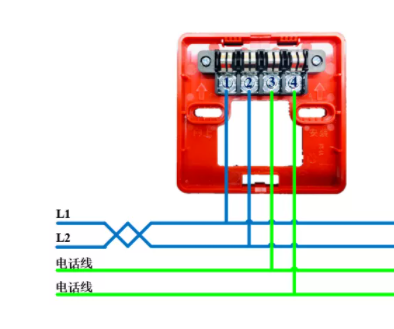

JBF4121A-P手动火灾报警按钮

JBF4121B-P手动火灾报警按钮

JBF5121-P手动火灾报警按钮

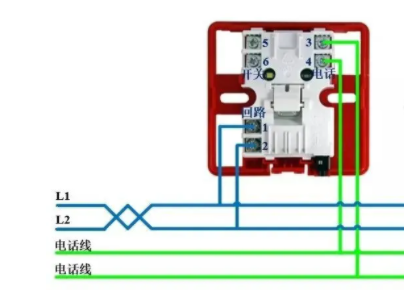

JBF4123A消火栓按钮

JBF4123B消火栓按钮

JBF5123消火栓按钮

3.火灾声光警报器类设备接线图

JBF4372E2火灾声光警报器

JBF5172火灾声光警报器

4.火灾显示盘类设备接线图

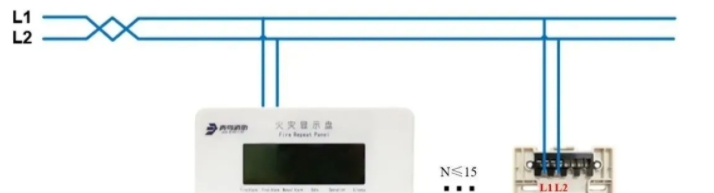

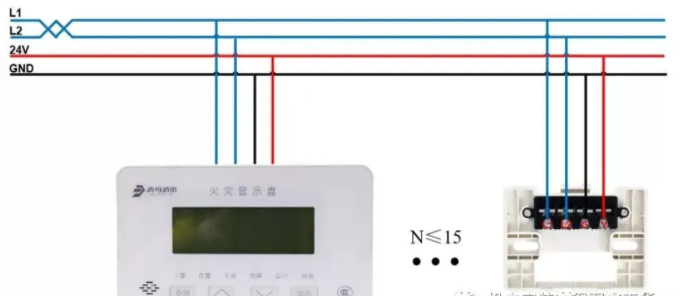

JBF4061火灾显示盘

JBF5060/JBF5061火灾显示盘

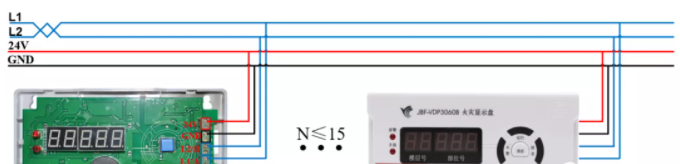

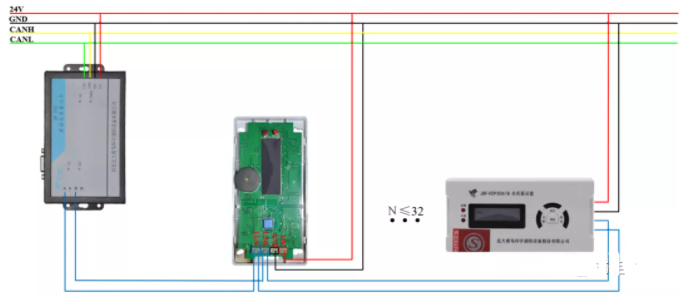

JBF-VDP3060B火灾显示盘

JBF-VDP3061B火灾显示盘

（配接JBF-191K液晶层显接口卡）

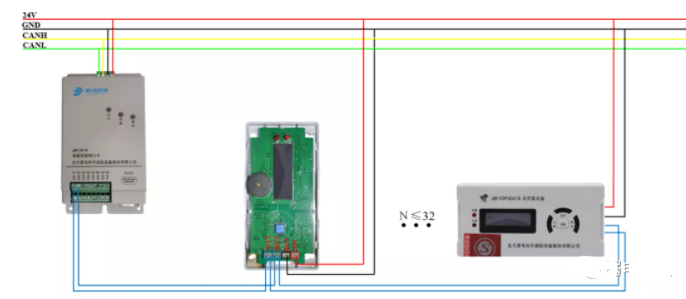

JBF-VDP3061B火灾显示盘

（配接JBF-291K液晶层显接口卡）

5.现场模块类设备接线图

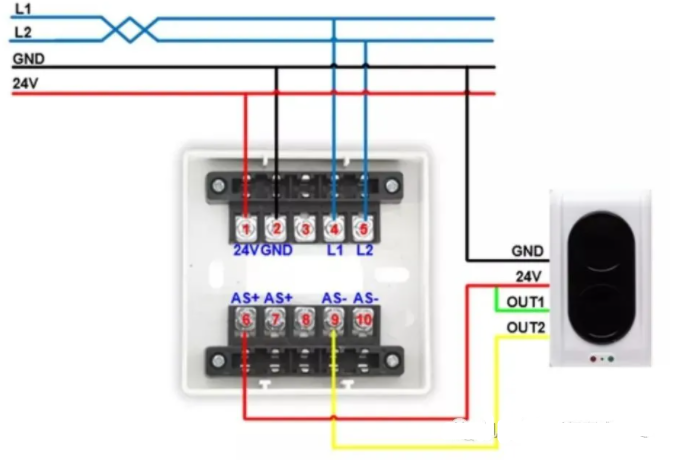

JBF4137中继模块

（配接JTY-H-JBF-VDC1382A线型光束感烟火灾探测器）

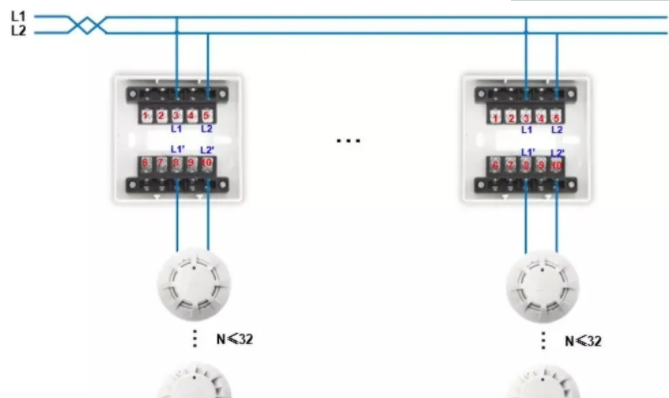

JBF4171隔离模块树状分支接线方法

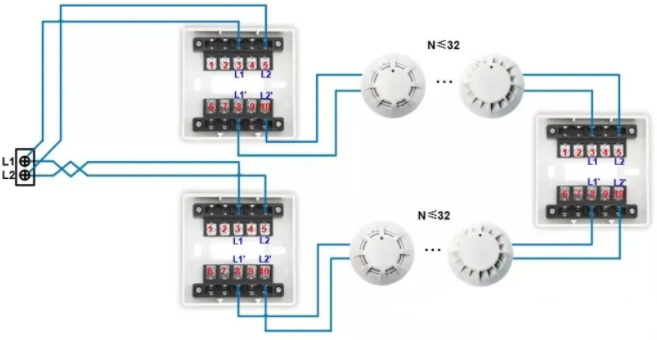

JBF4171隔离模块环形接线方法

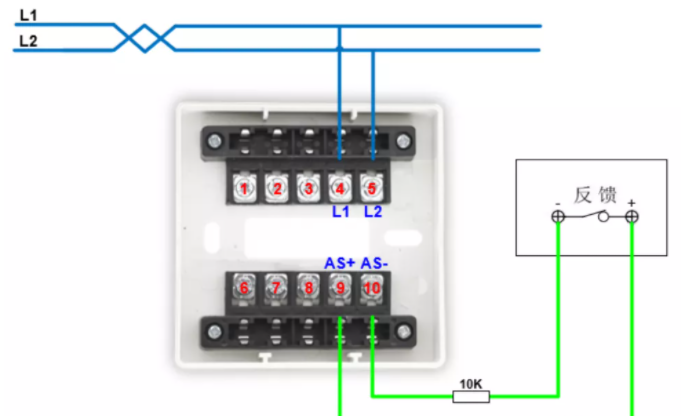

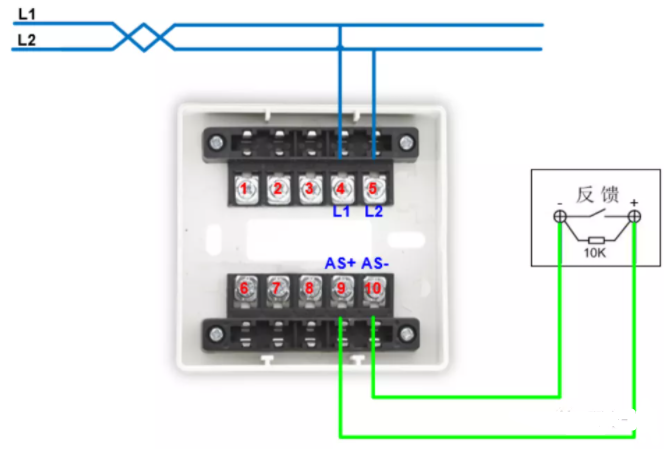

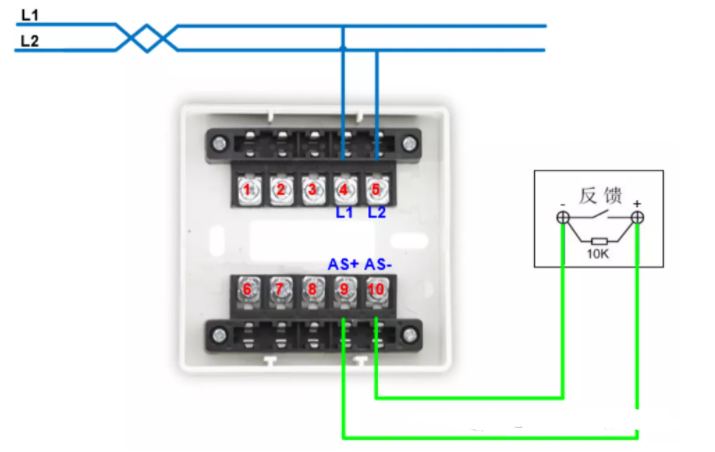

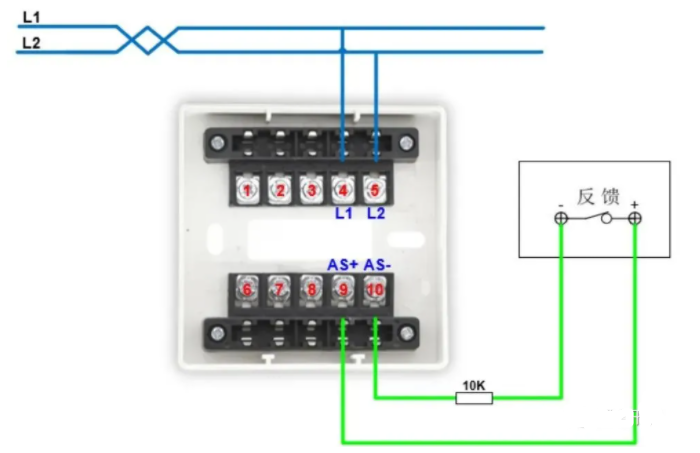

JBF4132输入模块

（接收闭合反馈信号接线方法）

JBF5131输入模块

（接收闭合反馈信号接线方法）

JBF4132输入模块

（接收断开反馈信号接线方法）

JBF5131输入模块

（接收断开反馈信号接线方法）

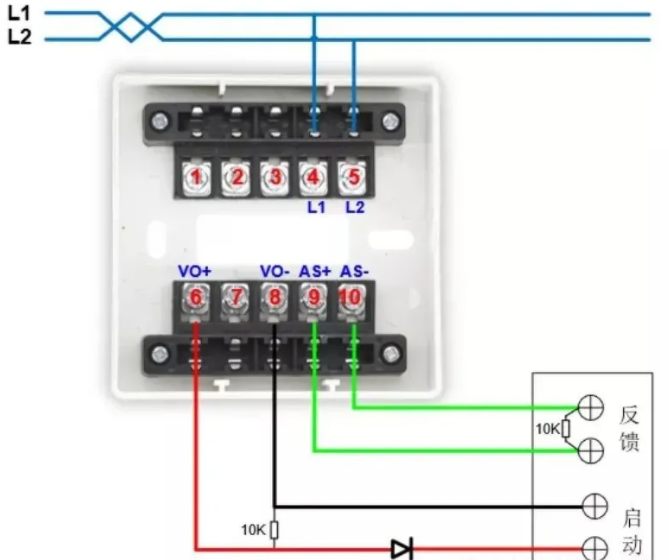

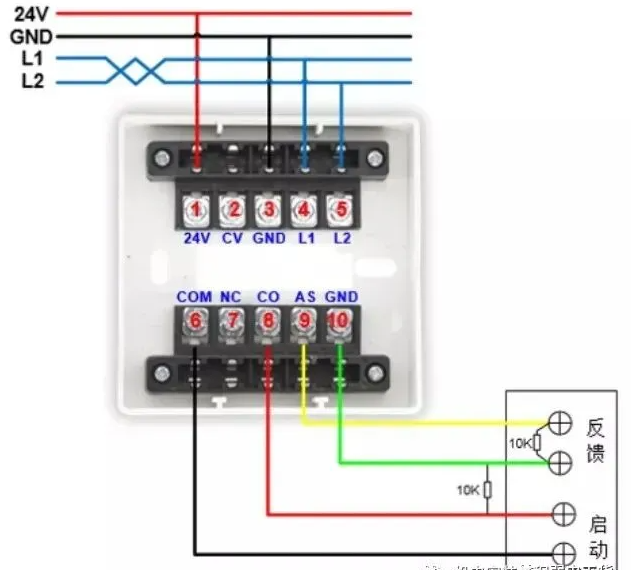

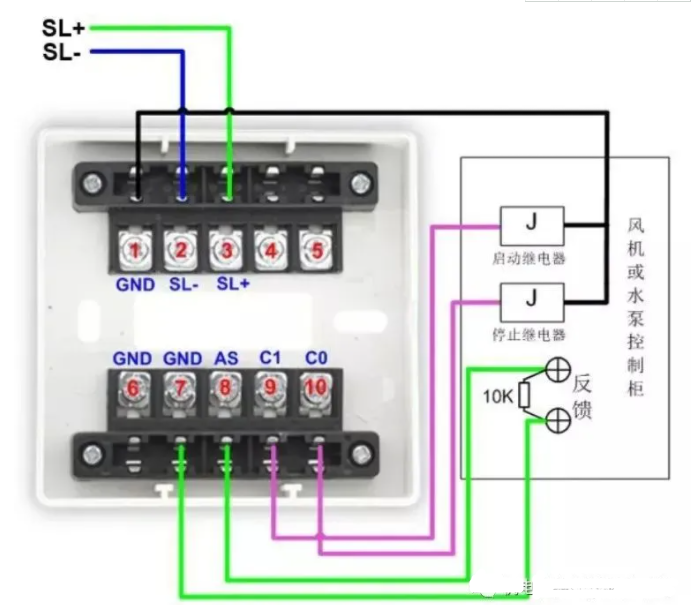

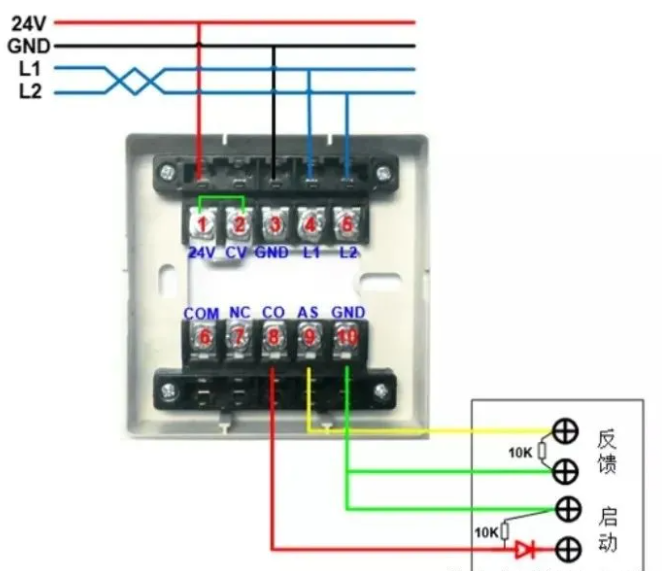

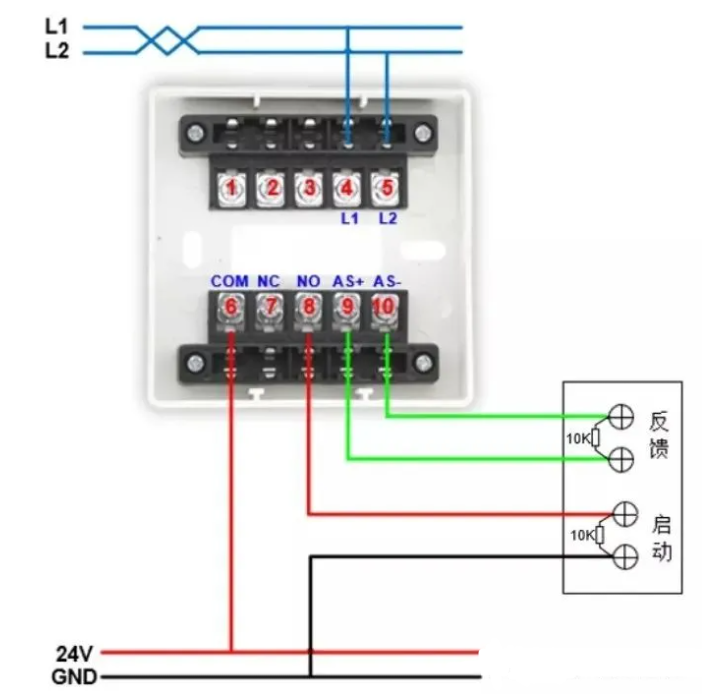

JBF5141输入输出模块有源输出接线方法

JBF4142输入输出模块有源输出接线方法

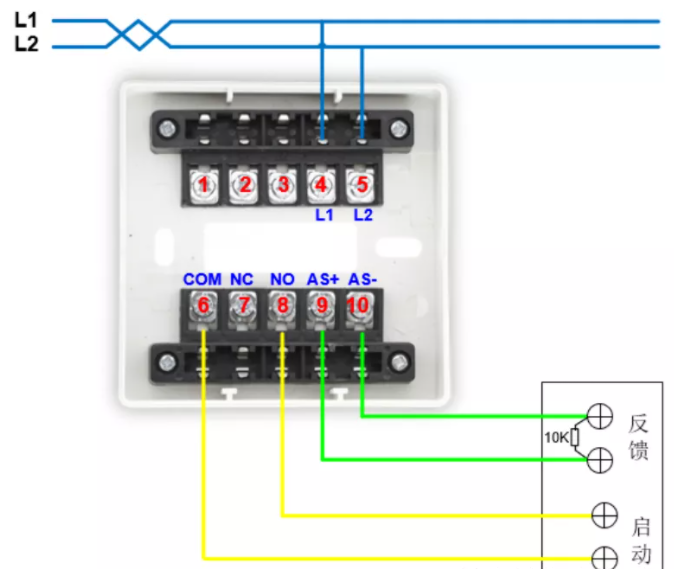

JBF5141输入输出模块无源输出接线方法

JBF4142输入输出模块无源输出接线方法

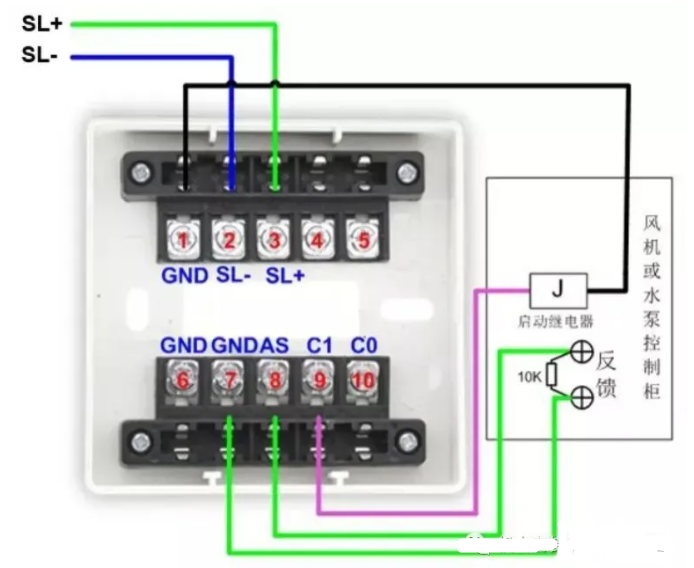

JBF5142输入输出模块

JBF5143输出模块

JBF4143/JBF4143A输出模块

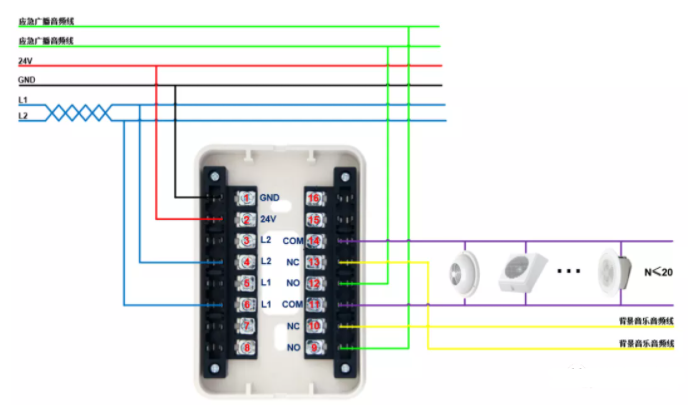

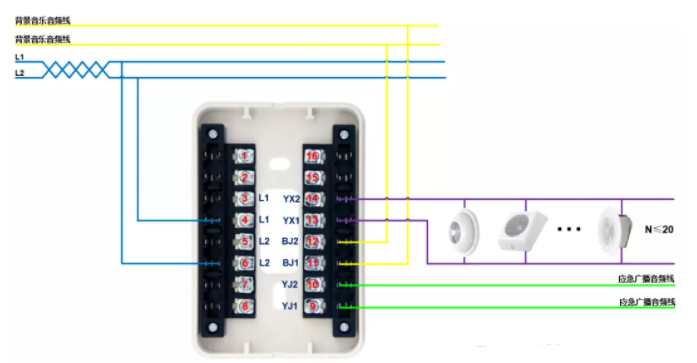

JBF5155输入输出模块

（控制非自保持设备接线方法）

JBF5155输入输出模块（控制自保持设备接线方法）
