不同类型的门禁系统接线详细图解

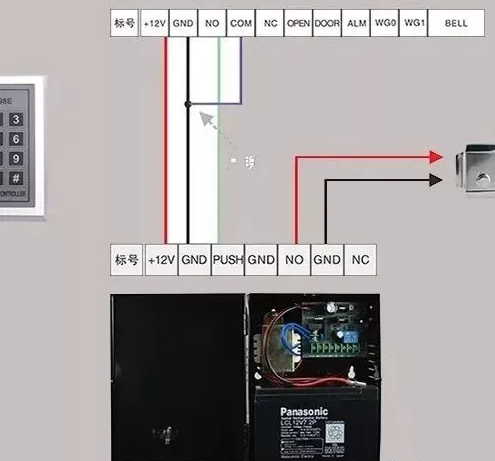

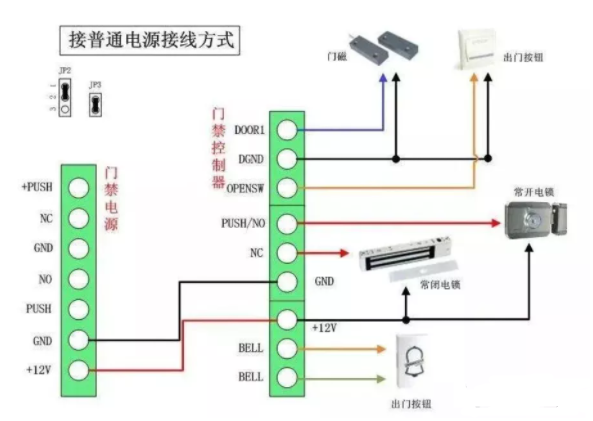

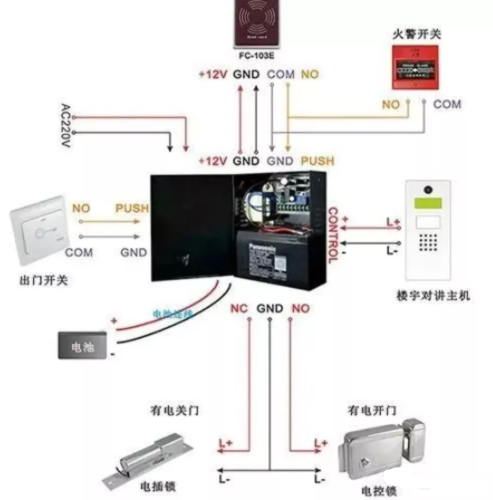

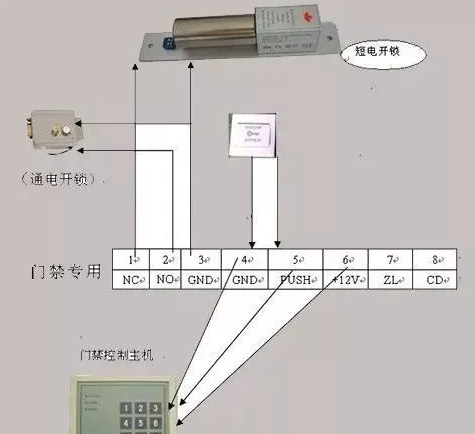

一、门禁接线方式

一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。

接线方式：

1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

2、电子控制锁正端连接门禁电源的NO或NC端(取决于常开锁和常闭锁)；通常连接到NC端(通电开锁，断电关锁)。电子控制锁负端连接门禁电源的GND端。

3、门禁主机上的PUSH端(开放信号)与门禁电源连接的PUSH端。门禁主机上的开放信号标有NO和NC，通常连接到连接门禁电源的PUSH端。

4、如果另一端连接外出按钮，外出按钮的两条线连接到门禁主机的外出按钮端；或者连接到门禁电源的PUSH端和GND端。

5、如果另一端连接到读卡器，读卡器将连接到门禁主机的相应信号端(通常连接4个端子:12V、GND、DATA0和DATA1)。

如需要联网的话，还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接，另一端和电脑连接，RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接;网线与电脑网卡网口连接。

二、举例：中控门禁机接线示意图

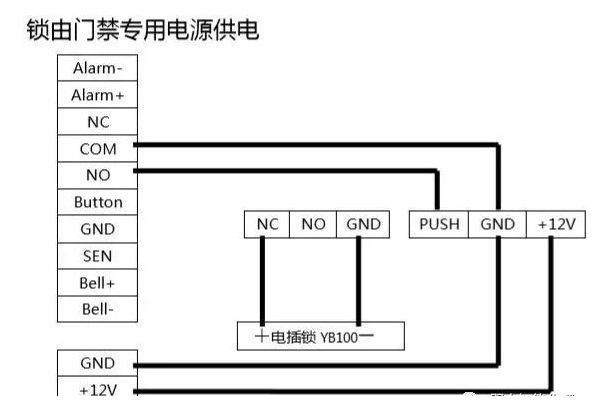

锁由门禁专用电源供电

1、锁的接线(如YB100电插锁、YH280KG磁力锁等常闭锁)，锁的正极与专用电源的NC端相连；锁的负极与专用电源的GND端相连。

2、中控门禁机接线(如：F2、F201、F8、SC102、SC103、F7等中控门禁机)，中控门禁机的+12V(红色)接门款专用电源+12V;中控门禁门的GND(黑色)接门禁专用电源GND;中控门禁机的NO(蓝色)接门禁专用电源PUSH;中控门禁机的COM(红色)接门禁电源专用电源GND。

注：中控门禁机的GND和COM可以并接在一起，然后同时接到门禁专用电源上的GND上。

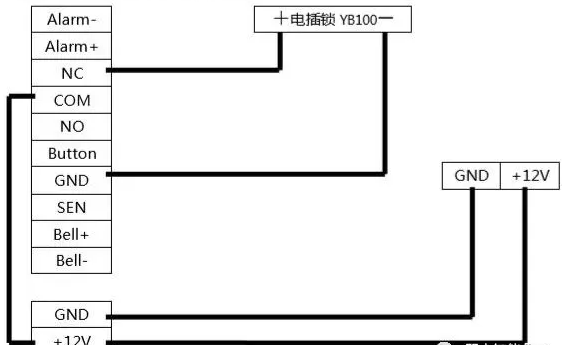

锁由中控门禁机直接供电

1、锁：锁的正极接在中控门禁机的NC(黄色)端上;锁的负极接在中控门禁机的GND(黑色)端上。

2、中控门禁机：中控门禁机的COM(红色)需并上中控门禁机的+12V(红色)上

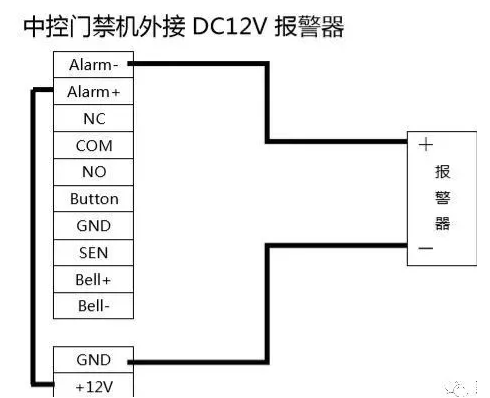

中控门禁机外接DC12V报警器

1、中控门禁机的AL+(橙色)和中控门禁机的+12V(红色)并在一起;

2、AL-(绿色)接DC12V报警器正极;

3、GND(黑色)接DC12V报警器负极。

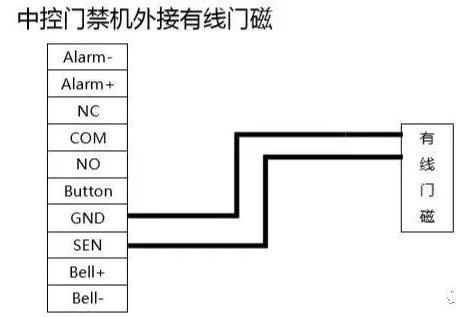

中控门禁机外接有线门磁

1、接线:中控门禁机的SEN(白色)和中控门禁机的GND(黑色)分别连接在门磁两端，没有正负之分。

2、设置：进入中控门禁机的设置界面，设置-门禁功能设置-门磁开关-设置为“常闭”，当门磁断开时报警，即报警，即相当于开启了报警，在主菜单上按“解除报警”即可解除报警。

三、举例：一体化门禁标准接线图

在项目中也会使用到一体化门禁，一体式门禁系统，简单的说就是门禁的控制部分和读卡部分是一体的。那么一体化门禁如何接线呢?可以看下图。（右键可全屏看高清大图）
