校内弱电工程电子围栏系统的设计详解

发表时间：2021-09-29 人气：3329

电子围栏系统项目需求

1、校园周边有广阔的绿化地带，入侵者极易藏匿；

2、在校园安全方面，对设备外观要求也较高.；

3、传统的红外线报警器方式，存在漏洞，容易被入侵，经常误报，并且设计理念落后，难以与人防有效结合；

功能要求

1、在非法入侵前得到有效制止，避免造成人身及财产的损失；

2、张力式电子围栏系统既能对非法入侵人员起到威慑作用，又不会对居住人产生心里恐惧

3、设计实行多手段防范，如防入侵、防盗、防破坏等；

4、周界实施监视监控与周界报警相结合的智能化系统，达到人防和技防相结合的目的.

设计解决方案

周界概述：

周界总长约1200米，四周实体围墙，地形基本规则，周界防范级别一般。

设计初步：

防区数量：

30个防区，平均每个防区长度40米；

4线4线双防区主机：

每两个防区配置一个双防区主机；

张力围栏键盘：

监控中心配置一个围栏控制键盘;

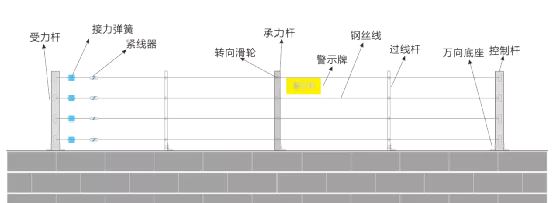

张力式电子围栏线制：

4线制，安装在围墙的顶部；

钢丝线：

采用高高强度304不锈钢丝，直径1.2mm，拉升力度：受力≤1000N；

控制杆：

一台张力式电子围栏主机配1根控制杆;

转向承力杆：

水平拐角处安装一根；高低落差处安装2根；

过线杆：

每4米安装1只中间杆；

受力杆：

每个防区安装1根；

张力式电子围栏主机安装位置：

安装在每个防区的起始端（控制杆处），围墙的内侧，必须外加防雨箱；

电源取电：

可由中央控制室设置至各防区的张力式电子围栏主机箱内，也可就近现场取电，在电源线外必须套 PVC管或专用穿线管(铁制彩管)；

报警信号线：

采用RVSP2*1.0电缆从中央控制室布设至每一个拉力式电子围栏主机箱内，在报警信号线上必须套 PVC管(信号线至少要和强电分开50公分)或专用穿线管(铁制彩管)；

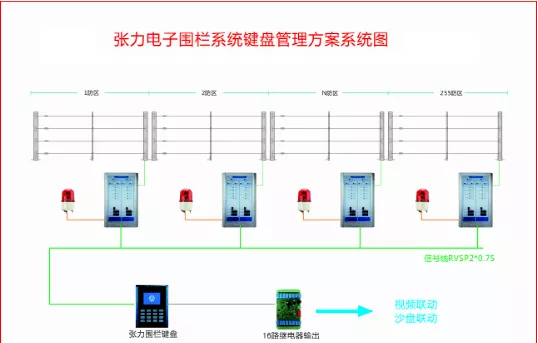

专用张力式电子围栏控制键盘组网：

监测中心设有1个拉力式栅栏控制键盘，报警线的一端连接到RS485拉力型电子围栏控制键盘的端子上，报警信号线的另一端用手拉着的方式，依次连接到各RS485接口上。

张力式电子围栏控制键盘可以在中控室对前端的张力式电子围栏主机远程控制，即：通过张力式电子围栏控制键盘可以对张力式电子围栏主机进行撤防和布防，可以对围栏主机进“一键式”读取防区信息、读出防区拉力值，通过键盘可以直接改变防区，可以调整每一防区的报警、放松阀值。可显示多种类型的报警(接通、松开、断线、主机防拆、控杆防拆、市电异常、通信故障)、报警恢复、设置密码等功能；

系统特点

1.张力式电子围栏具有威慑功能：警示标志给入侵者以极大的心里威慑作用，阻止其实施犯罪行；

2.支架和钢绳不带电，对入侵者无生命的威胁，符合现行技防要求；

3.有形的界墙，形成障碍，一旦攀爬，输出报警；

4.能根据不同的应用环境设置不同的钢绳张力值和报警阀值；

5.能准确测量钢绳上力的变化，达到或者超过设定的报警阀值，即向报警管理中心发出报警信号；

6.能够自动跟踪环境的变化，及时调整系统的参数值，确保系统能按照现行环境参数工作，降低误报；

7.可以通过设备报警阀值，有效的防止飞鸟、小动物、树叶、小树枝等因素引起的误报；

8.具有防剪断报警功能，当钢绳上的紧固张力小于正常值时立即发出剪断报警；

9.能在恶劣的气候环境下工作，环境适应性强，性能稳定可靠；

10.控制杆具有防拆报警功能，一旦拆开支架即发出报警信号；

11.断电时输出电源报警信号；电子围栏能与安防系统联动：通过RS485线可以轻松的实现与其他安防产品的联动，也可以快捷的联网，大大提高安防系统的安全性和智能性；
