弱电工程施工中漏电保护器怎么接线？

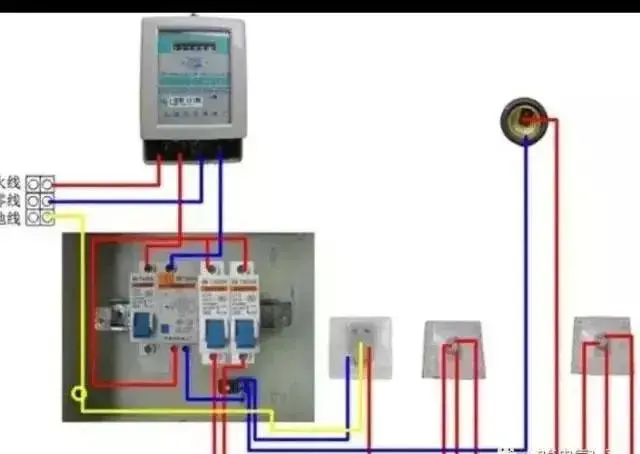

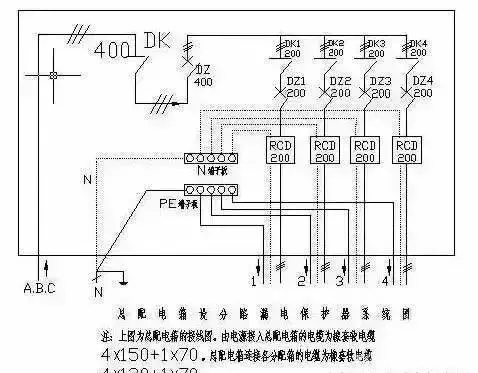

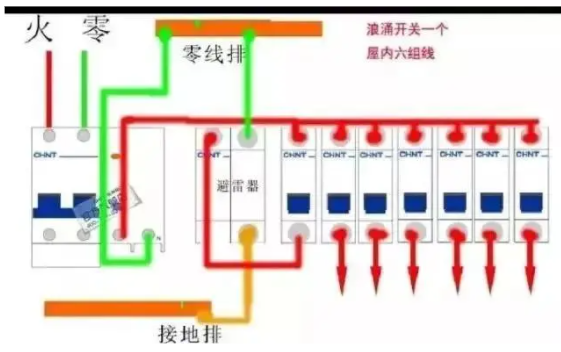

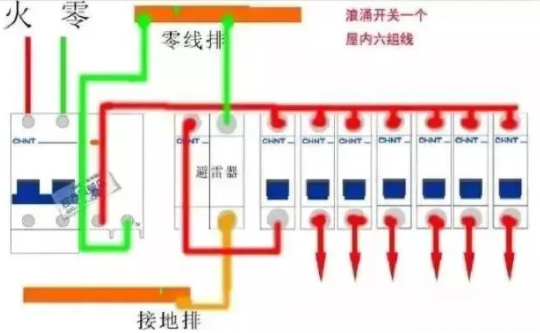

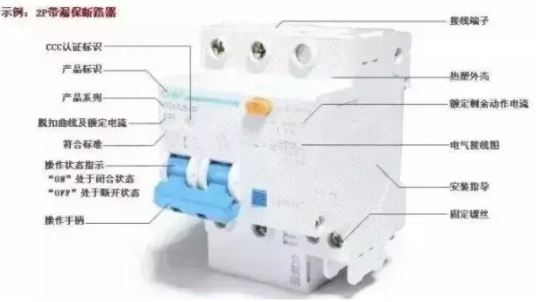

家庭装饰时，电路的问题是比较重要的，特别是现在家里用的家用电器越来越多，所以漏电保护器是一定要的，可以起到很好的保护作用，那么漏电保护器接线图又是怎样的呢？下面老电工传给你免费的好经验：

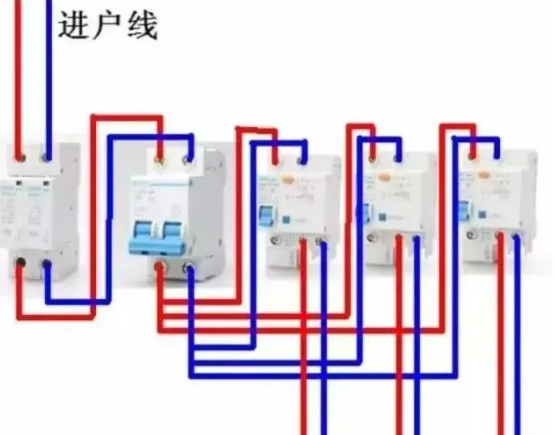

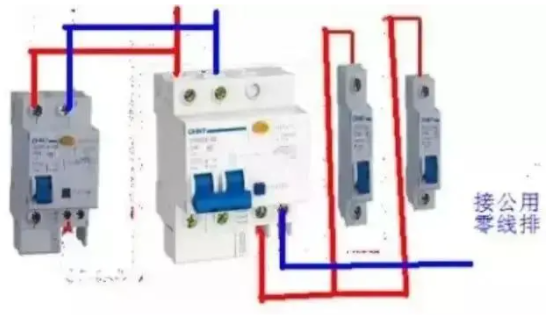

1、用在支路保护中，每一分支都要有各自的专用零线，相邻支路的零线不能连接。当两个分路线连接时，零线电流相互流动，破坏了零序电流互感器工作电流平衡，导致漏电保护误动作。若要在邻近地区使用电力分支处的零线作为照明分支处的零线，就会引起动力分分支的漏电保护动作。

2、一种用电设备只能接在一条保护支路上，不能跨两条分路处，不能跨在零序互感器前面，也不能采用一线一地制供电，否则，会造成漏电保护器误动作。

3、一种安装有漏电保护器和未安装泄漏保护装置的电气设备，不能共用一地装置。举例来说，当电动机M1绝缘损坏，外壳带电时，M2电动机的壳体也带电，由于电流未通过漏电保护器，因此不能起到漏电保护作用。

4、单相负荷应尽可能均衡分配。如果分配不均匀(如果一相线路较长，设备集中)，负荷较重的一相漏电电流较大，因此干线三相不平衡漏电电流增大，当达到一定值时，干线一端的漏电保护器就会动作。

5、受保护的线路(包括工作零线)应全部通过零序电流互感器和漏电保护器的贯穿孔，不能用三极式三相四极四极漏电保护器取代。如为三相五线制。那么保护地线不能穿越漏电保护器的互感器，而必须跨过第一极漏保护器前端(进线端)的零干线上或者重复接地极。

漏电保护器接法注意事项：

1、漏电保护器负载侧的中性线，不得与其他回路共用。

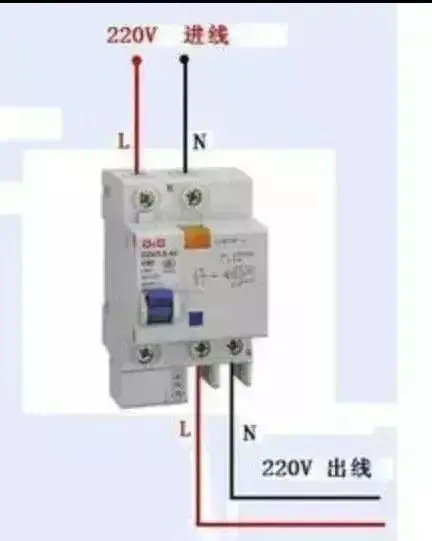

2、漏电流保护标牌有负荷侧和电源侧时，应按规定安装接线，不能反接。

3、安装带有短路保护的漏电保护器，必须保证弧线喷出方向有足够的弧线距离。弧线距离的大小根据漏电保护器制造商的规定。

.

4、在安装过程中，必须严格区分中性线与保护线，三极型或四极型漏电保护装置的中性线应接通漏电保护装置。过漏保护器时，中性线不能作为保护线，不能重复接地或设备外漏导电性部分。保护线不能接通漏电保护器。

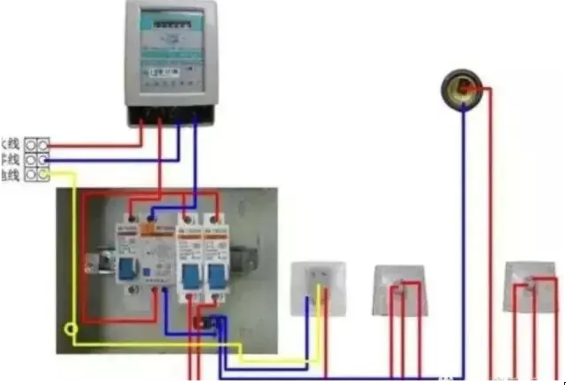

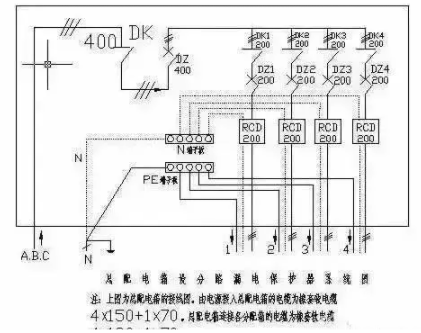

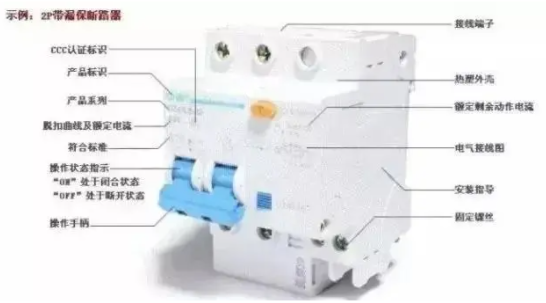

家居装修中，电路问题是比较重要的，尤其是现在家居中使用的电器越来越多，所以漏电保护器是一定要的，能有很好的保护作用，那漏电保护器接线图是怎样的呢，漏电保护器接线方法以及注意事项有哪些呢？下面老电工传给你免费的好经验

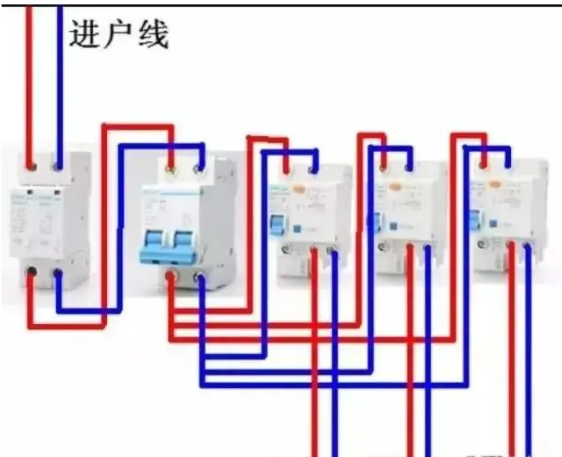

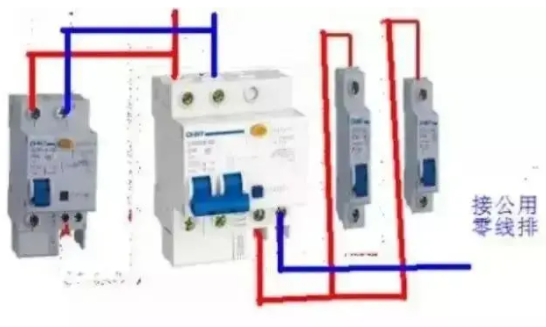

1、在分枝保护中，每一条分枝都要有自己的专用零线，相邻分枝的零线不能连接。当两个分路线连接时，零线电流相互流动，破坏了零序电流互感器工作电流平衡，导致漏电保护误动作。若要在邻近地区使用电力分支处的零线作为照明分支处的零线，就会引起动力分分支的漏电保护动作。

2、一种用电设备只能接在一条保护支路上，不能跨两条分路处，不能跨在零序互感器前面，也不能采用一线一地制供电，否则，会造成漏电保护器误动作。.

3、一种安装有漏电保护器和未安装泄漏保护装置的电气设备，不能共用一地装置。举例来说，当电动机M1绝缘损坏，外壳带电时，M2电动机的壳体也带电，由于电流未通过漏电保护器，因此不能起到漏电保护作用。

4、单相负荷应尽可能均衡分配。如果分配不均(如一相的线路偏长，设备集中)，则负荷较重的一相，其漏电电流偏大，因而干线的三相不平衡漏电电流增大，达到一定值时就会使干线首端的漏电保护器动作。

5、被保护的线路(包括工作零线)应全部穿过零序电流互感器和漏电保护器的贯穿孔，不得用三极漏电保护器代替四极三相四极、漏电保护器。如果是三相五线制，则保护地线不得穿过漏电保护器的互感器，而必须跨接到第一极漏电保护器前端(进线端)的零干线上或重复接地极上。

漏电保护器接法注意事项：

1、漏电保护器负载侧的中性线，不得与其他回路共用。

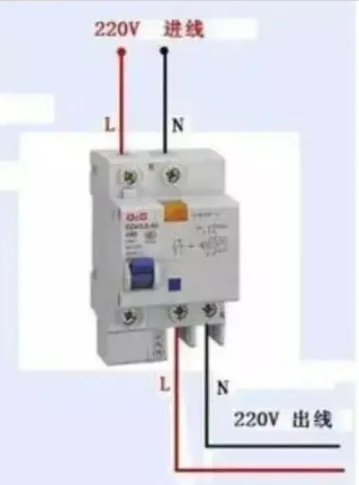

2、漏电保护器标有负载侧和电源侧时， 应按规定安装接线，不得反接。

3、安装带有短路保护的漏电保护器， 必须保证在电弧喷出方向有足够的飞弧距离。飞弧距离大小按漏电保护器生产厂家的规定。

4、安装时必须严格区分中性线和保护线， 三极四线式或四极式漏电保护器的中性线应接入漏电保护器。经过漏电保护器的中性线不得作为保护线，不得重复接地或接设备外漏可导电部分。保护线不得接入漏电保护装置。
